Министерство образования, науки и молодежной политики Нижегородской области
Государственное бюджетное профессиональное образовательное учреждение
«Нижегородский политехнический колледж
имени Героя Советского Союза Руднева А.П.»
по специальности :Электрооборудование
На тему: Расчет электроприводов управления склада хранения металл
Введение
1 ОБЩАЯ ЧАСТЬ ПРОЕКТА
1.1 Описание склада строительных материалов
1.2 Требования, предъявляемые к подъемно-транспортному оборудованию
1.3 Выбор типа крана
2. МЕХАНИЧЕСКОЕ ОБОРУДОВАНИЕ
2.1 Устройство козлового крана
2.2 Предложения по модернизации привода
2.3 Расчет нагрузок в приводах
2.4 Выбор системы управления крановыми двигателями
2.5 Описание схемы
2.6 Выбор кранового электродвигателя
3. РАССЧЁТНАЯ ЧАСТЬ ПРОЕКТА
3.1 Расчет электрических нагрузок
3.2 Проектирование осветительных установок
3.3 Расчет освещения
3.4 Расчет электрических нагрузок освещения
3.5 Расчет схемы силовой цепи цеха
3.6 Выбор сечения кабелей питающих отдельные электроприемники
3.7 Описание принципиальной электрической схемы
3.8 Расчет заземляющих устройств
4. СИСТЕМА АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ КОЗЛОВЫМ
КРАНОМ
4.1 Цель автоматизации
4.2 Объект управления. Входные и выходные координаты
4.3 Разработка расчетной модели механизма
4.4 Математическое описание ОУ59
4.5 Структурная схема математической модели ОУ
4.6 Исследование динамики ОУ и СА
4.7 Разработка алгоритма управления краном 74
5 ЭКОНОМИЧЕСКАЯ ЧАСТЬ ПРОЕКТА 75
5.1 Технико-экономический расчет 75
6 ОРГАНИЗАЦИЯ ПРОИЗВОДСТВА
6.1 Охрана окружающей среды
6.2 Техника безопасности при эксплуатации электроустановок до 1000В
СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ
Наименование электроприемника Мощность, кВт Кол-во, шт Косинус/Тангенс
Двигатель передвижения крана 0,55 2 0,46/1,93
Двигатель подъема груза 7,5 1 0,71/1,33
Двигатель передвижения тележки 0,18 2 0,4/2,29

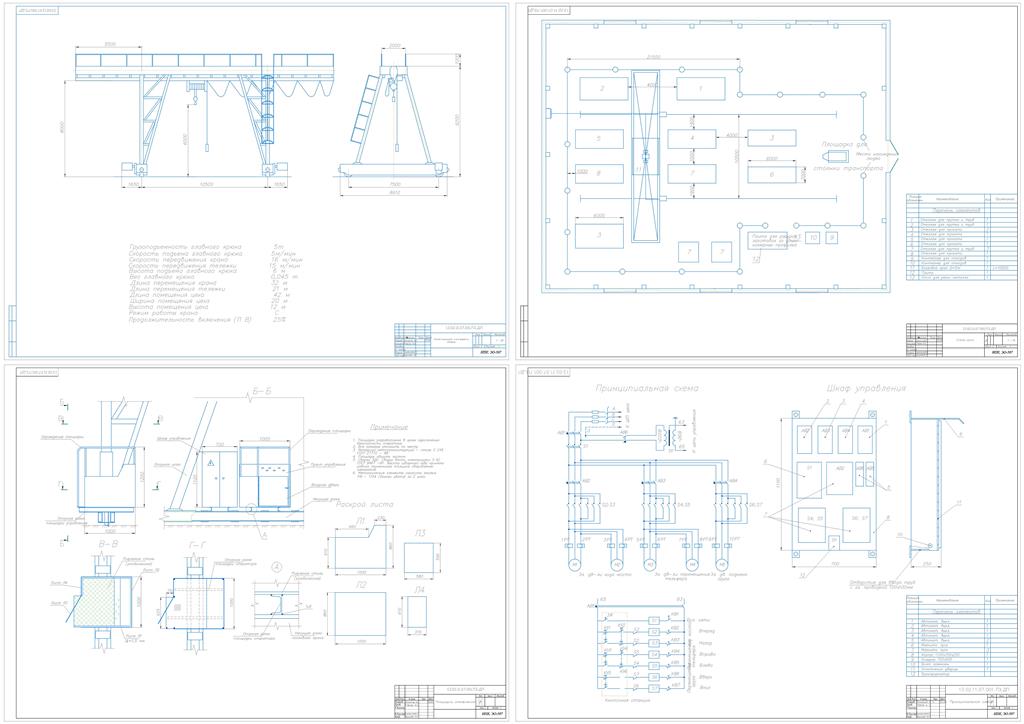

Графическая часть: Принципиальная электрическая схема, схема площадки управления, конструкция козлового крана и схема цеха
