Воронежский техникум строительных технологий
Электротехническое отделение
Курсовой проект по дисциплине "Внутренне электроснабжение промышленных и гражданских зданий"
На тему: "Расчет электроснабжения и выбор электрооборудования цеха железобетонных конструкций"
В курсовом проекте представлен электромеханический цех. Он предназначен для обработки металлической продукции на токарных или других видах станков и изготовление из неё различных электромонтажных изделий. Длина цеха составляет 36 метра, ширина-54 метров. Общее количество электроприёмников в цехе 39. Металлообрабатывающие станки и вентиляторы работают в длительном режиме. Краны работают в повторно-кратковременном режиме. Режим считается повторно-кратковременным, если время цикла не превышает 10 минут. Краны имеют продолжительность включения ПВ=40%. ПВ выражается в относительных единицах или в процентах. Но при расчёте электрических нагрузок ПВ принимается только в относительных единицах. Для питания цеховых электроприёмников применяются комплексные трансформаторные подстанции. КТП имеют 1 или 2 трансформатора.
Чаще всего применяются внутрецеховые или пристроенные. В данном цехе применена пристроенная.
Графическая часть содержит План силовой и осветительной сети
Введение…………………………………………………………………….....3 Краткое описание...…………………………………………………………...5
Расчет электрических нагрузок…………………………………………….... 8
Распределительная сеть…………………………………………………….... 25
Расчет осветительной сети………………………………………………....... 30
Расчет электрических потерь………………………………………………... 33
Выбор компинсационной установки ………………………………………. 35
Выбор силового трансформатора……………………………………............ 37
Расчет контура заземления………………………………………………....... 38
Список используемой литературы………………………………………....... 40

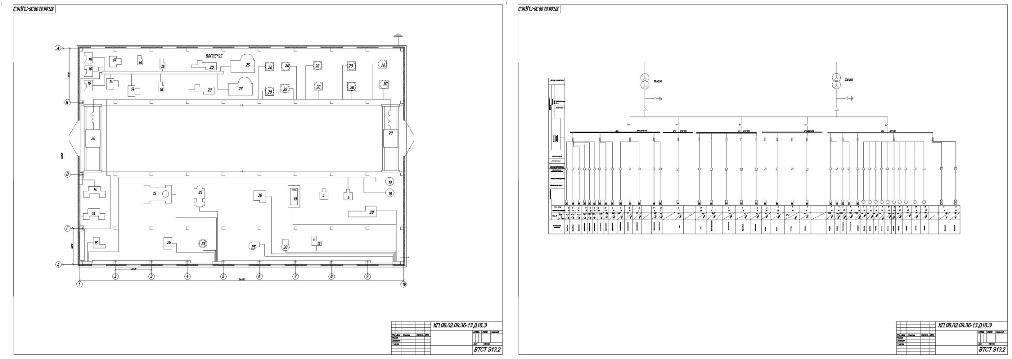

Графическая часть
Лист1 План силовой сети
Лист2 Электрическая схема силовой сети
