Районная понизительная подстанция мощностью 110кВ

НИЖЕГОРОДСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра электроэнергетики и электроснабжения
Курсовой проект по дисциплине "Автоматика и электромеханика"
На тему: "Расчёт районной понизительной подстанции мощностью 110кВ".
Нижний Новгород 2014

Суммарная расчетная нагрузка подстанции 100,623МВА;
Суммарная нагрузка подстанции 100МВт;
Суммарная нагрузка на шинах 60МВт;
Суммарная расчетная трансформируемая нагрузка 40,249МВА;
Суммарная трансформируемая нагрузка НН 40МВт;
Суммарная нагрузка на шинах НН 40МВт;
В данной работе произведён расчёт и проектирование подстанции в кольце 110кВ имеющую потребителей ВН 110 кВ.

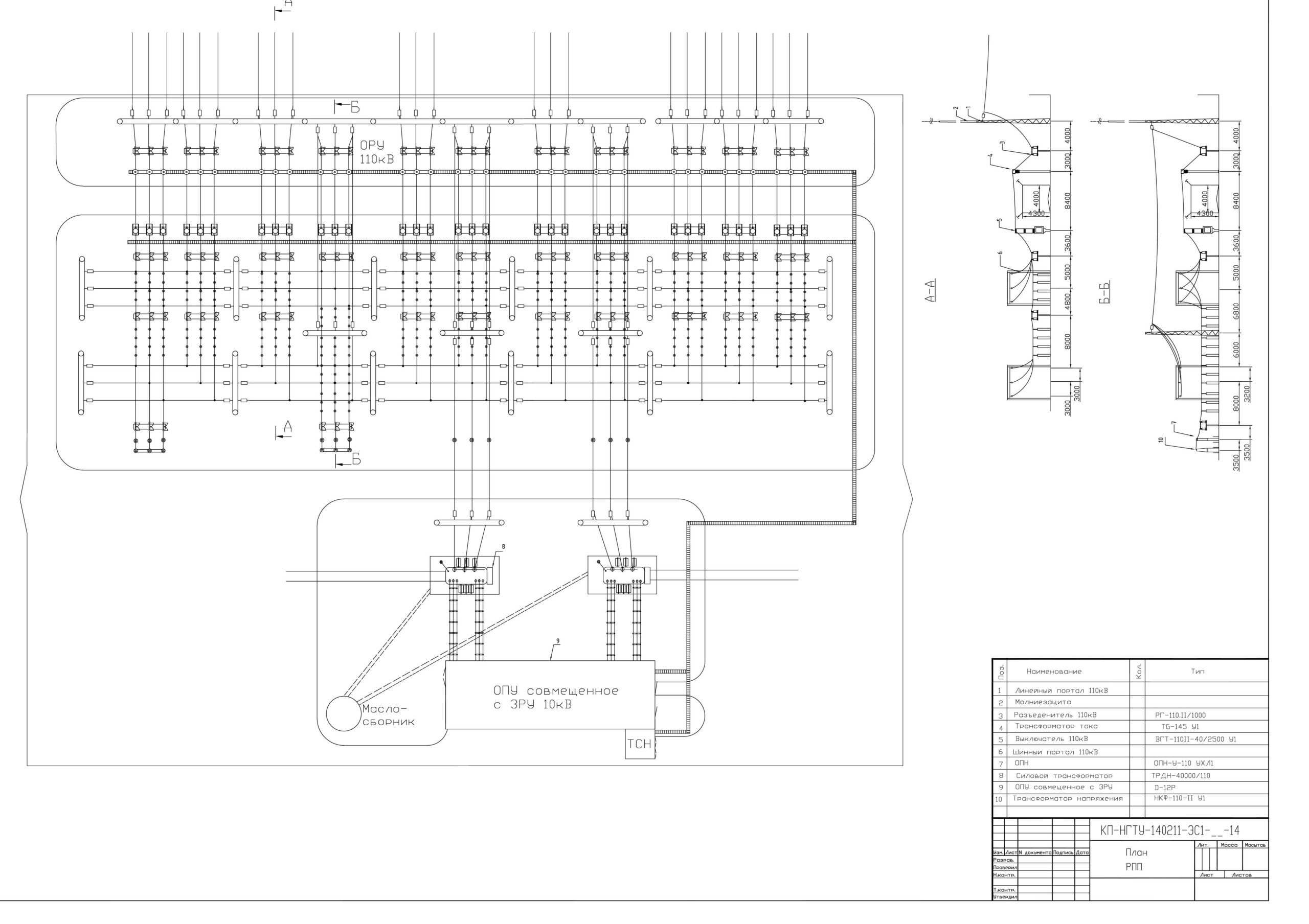

Графическая часть содержит чертёж генплана РПП и две однолинейных схемы РПП.

Содержание
1. Расчет суммарных электронагрузок на шинах всех напряжений подстанции. Определение годовых расходов активной и реактивной энергии
2. Выбор числа и мощности главных понизительных трансформаторов
3. Составление схемы подстанции с распределением отходящих линий по секциям и трансформаторам
4. Расчет токов короткого замыкания
5. Выбор электрических аппаратов и проводников
6. Выбор вида и источников оперативного тока
7. Расчет нагрузок, выбор трансформатора и составление схемы питания собственных нужд
8. Выбор основных конструктивных решений
9. Расчет заземления подстанции при удельном сопротивлении грунта
10. Расчет защиты подстанции от прямых ударов молнии
11. Определение видов учета электроэнергии и электрических измерений
12. Приложение
Литература
