Разработка проекта электроснабжения сварочного участка цеха

Государственное автономное профессиональное образовательное учреждение Свердловской области «Богдановичский политехникум»
Курсовое проектирование по МДК 01.04 Электроснабжение отрасли
На тему: «Электроснабжения сварочного участка цеха»
Богданович 2022

Исходные данные:

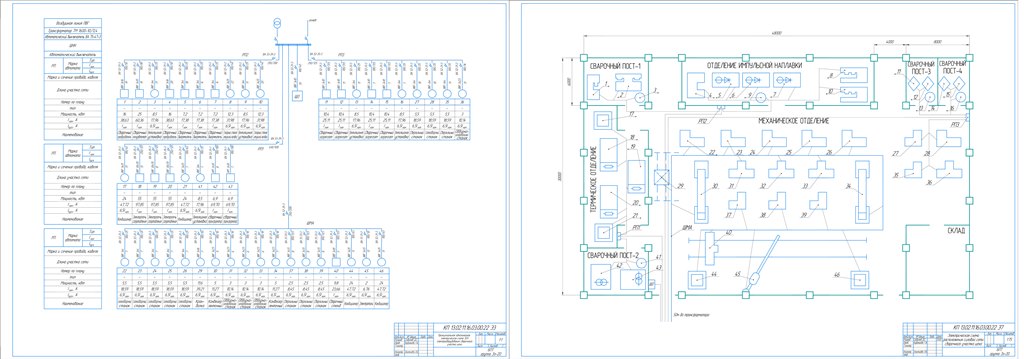

1 План расположения электрооборудования сварочного участка цеха
2 Установленные мощности потребителей электроэнергии
Содержание расчетно-пояснительной записки:
ВВЕДЕНИЕ
1 ОБЩАЯ ЧАСТЬ
1.1 Краткая характеристика производства и потребителей электроэнергии
1.2 План расположения электрооборудования сварочного участка цеха
1.3 Классификация помещений по взрыво-, пожаро-, электробезопасности
2 РАСЧЕТНО-КОНСТРУКТОРСКАЯ ЧАСТЬ
2.1 Расчет электрических нагрузок, компенсирующих устройств и выбор трансформаторов
2.1.1 Выбор схемы электроснабжения сварочного участка цеха
2.1.2 Расчет электрических нагрузок и составление сводной ведомости нагрузок
2.1.3 Компенсация реактивной мощности
2.1.4 Выбор числа и мощности трансформаторов
2.2 Расчет и выбор элементов электроснабжения
2.2.1 Расчет и выбор аппаратов защиты
2.2.2 Расчет и выбор линий электроснабжения
2.3 Расчет токов короткого замыкания
2.3.1 Выбор характерной линии электроснабжения
2.3.2 Выбор точек и расчет токов короткого замыкания
2.4 Проверка элементов по токам КЗ
2.5 Определение потерь напряжения в линии
3 МОНТАЖ ЭЛЕКТРООБОРУДОВАНИЯ
3.1 Составление ведомости монтируемого оборудования и электромонтажных работ
3.2 Технология монтажа электрооборудования
3.3 Меры безопасности при монтаже электрооборудования
ЗАКЛЮЧЕНИЕ

Сварочные преобразователи    2    16,0
Сварочный полуавтомат    1    25,0
Вентиляционные установки    5    8,5
Сварочные выпрямители    3    7,2
Токарные станки импульсной наплавки    2    12,3
Сварочные агрегаты    4    10,4
Кондиционеры    4    24,0
Электропечи сопротивления    3    55,0
Слиткообдирочные станки    6    5,5
Сверлильные станки    5    2,5
Кран-балка    1    15,0
Конвейеры ленточные    2    5,0
Обдирно-шлифовальные станки    4    3,0
Сварочный стенд    1    9,8
Сварочные трансформаторы    2    22,0 кВ·А
Электроталь    1    4,0
