Дипломный проект на тему : «Реконструкция электрификации фермы КРС с усовершенствованием системы электрического отопления»
Белгород 2016

Данная выпускная квалификационная работа (ВКР) посвящена реконструкции электрификации фермы КРС с усовершенствованием системы электрического отопления.
В данную работу входит пояснительная записка, содержащая 4 раздела машинописного текста на 44 листах формата А4, содержащая рисунки 6 шт., таблицы 6 шт., и формулы. Графическая часть ВКР представлена на 5 листах формата А1.
Первый раздел ВКР посвящен краткому анализу производственной деятельности предприятия, где приведена характеристика объектов электрификации, обоснование темы ВКР, поставлена цель и задачи проектирования.
Во втором разделе была произведена разработка общих вопросов электрификации и автоматизации на ферме КРС, также был произведен расчет электрического освещения и осветительной сети, разработана схема расположения светотехнической установки и подобраны аппараты защиты и заземления.
В третьем разделе была разработана специальная часть, где было предложено усовершенствовать систему электрического отопления, также был произведен расчет электрообогреваемых полов для фермы КРС с рекомендацией по профилактике безопасности эксплуатации данного оборудования.
Четвертый раздел включает в себя расчет экономической эффективности разработок , предложенных нами в предыдущих разделах ВКР и оценку проектных решений с экономической точки зрения.

Содержание
Введение
1 Обоснование темы выпускной квалификационной работы
1.1 Общая характеристика предприятия
1.2 Характеристика объектов электрификации и задачи проектирования
2 Разработка общих вопросов электрификации и автоматизации
2.1 Расчет электрического освещения и осветительной сети
2.1.1 Ориентировочный расчет светотехнической установки
2.1.2 Расчет питающей сети
2.1.3 Выбор сечений проводников по нагреву
2.1.4 Проверка осветительной сети по потере напряжения
2.1.5 Выбор сечений проводников по условиям срабатывания защитного аппарата при коротком замыкании
2.1.6 Заземление светотехнической установки
2.2 Выводы по разделу
3 Специальная часть
3.1 Системы и расчет электрического обогрева помещений
3.2 Расчет электрообогреваемых полов
3.3 Защитно-отключаюшие устройства
3.3.1 Общие сведения о защитно-отключаюших устройствах
3.3.2 Устройства встроенной температурной зашиты
3.3.3 Устройства защиты электродвигателей и других потребителей трехфазного тока от неполнофазных режимов
3.3.4 Устройства защитного отключения
3.4 Выводы по разделу
4 Экономическая часть
4.1 Показатели экономической эффективности. Общие сведения
4.2 Расчет показателей экономической эффективности
4.3 Выводы по разделу
Заключение
Список использованных источников
Приложения

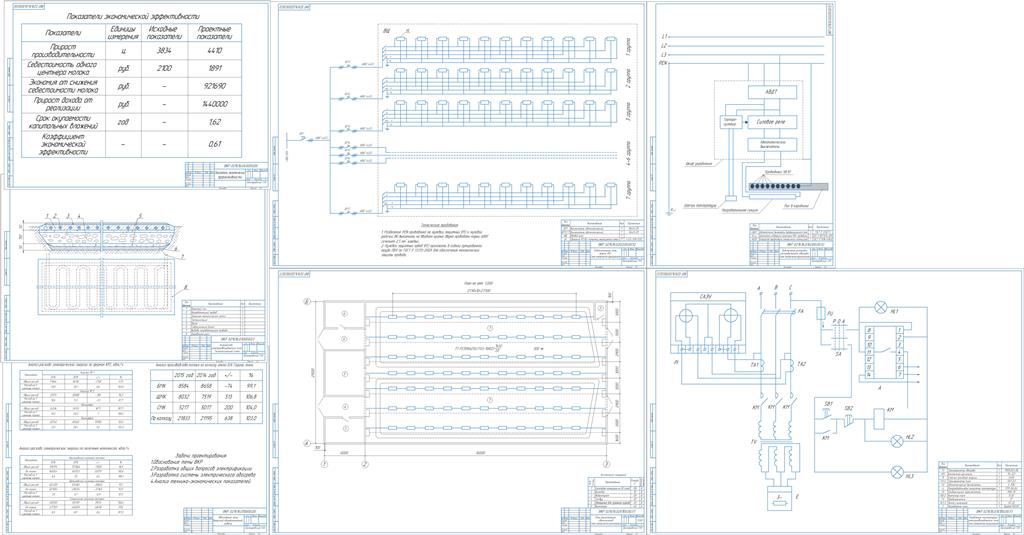

Состав: Пояснительная записка(ПЗ) 44 стр. Чертежи: Обоснование ВКР, План расположения СТУ (Э7), Осветительная сеть фермы КРС (Э2), Управление температурой электрообогреваемого пола(Э3), подключение установки распределенного обогрева(Э2),устройство обогреваемого пола, показатели экономической эффективности Язык документа
