Реконструкция ячеек РП-2 РУ-10кВ.
Схема электроснабжения РП-2 не меняется. Существующие нагрузки не меняются. Расчетные токи короткого замыкания не меняются.
2.1. Предусматривается модернизация камер КСО посредством замены камер КСО-272 на КСО-292 с комплексом коммутационного оборудования.
2.2. Предлагается демонтировать камеры КСО-272 с существующим оборудованием
и установить новые устройства в соответствии с опросным листом. Монтаж нового оборудования осуществить на месте.
3.Вводные ячейки , секционный выключатель и отходящие линии оборудуются вакуумными выключателями ВВ/ТЕL фирмы "Таврида Электрик".

3.1. Ячейки КСО-292 рассчитаны на ток термической стойкости 20кА.
3.2. Ток электродинамической стойкости сборных шин и главных цепей -51кА.
3.3. РЗиА выполнена на микропроцессорных устройствах БРМЗ фирмы "Механотроника".
Схемы электрических соединений предусматривают работу оборудования на переменном оперативном токе.
В составе КСО-292 реализован необходимый набор механических и электромагнитных блокировок, исключающих ошибочные и некорректные действия обслуживающего персонала. Принцип работы определяется совокупностью схем главных и вспомогательных цепей камер КСО.
Проектируемые ячейки предусматриваеют кабельные вводы и выводы. Для этого используются существующие кабельные каналы и вводы в здание. Монтаж/демонтаж кабельных муфт предусмотреть по месту.
Камера изготавливаются согласно опросному листу, с детальной проработкой основного и дополнительного оборудования, учитывая все пожелания заказчика.

Камера КСО-292: технические характеристики

Номинальное напряжение (линейное) - 10кВ;
Номинальное рабочее напряжение (линейное), - 12кВ;
Номинальный ток главных цепей камер с вакуумным выключателем- 800 А
Номинальный ток отключения камер с вакуумным выключателем -20 А;

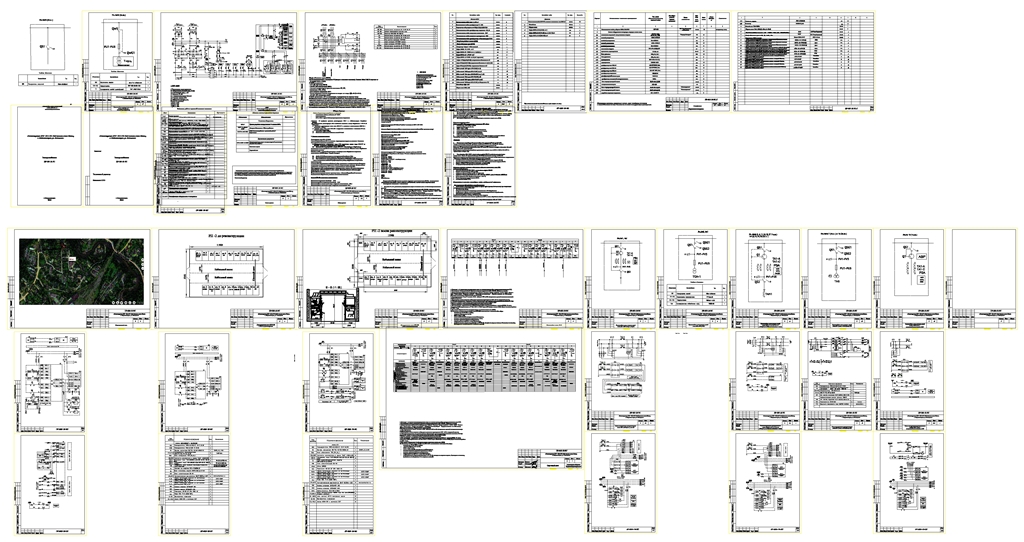

Состав: Титульный лист, общие данные, ситуационный план, План размещения ячеек до реконструкции, План размещения ячеек после реконструкции, Однолинейная схема РП-2, однолинейная схема главных цепей, ШБП, ШСН, ведомость объемов работ, спецификация Язык документа
