Реконструкция ВРУ на 2 ввода

Рабочая документация Реконструкция ВРУ на 2 ввода 0,4кВ. с секцией АВР и секцией перекидного рубильника.
Для питания электроустановок устанавливается ВРУ-2 0,4 кВ., в электрощитовой здания Питающее напряжение – 0,38/0,23 кВ при глухозаземленной нейтрале.
Установить ВРУ-2, состоящее из:
1. Вводная панель - 2шт.
2. Распределительная панель – 2шт.
3. Панель учета – 2шт.
В первой вводной панели ВП-1 располагаются:
1. Реверсивный рубильник с блоком АВР для резервирования питания потребителей запитанных с распределительной панели №2 РП-2
2. Мультиметр DTME для измерения основных электрических параметров в сетях трехфазного переменного тока 230/400В.
3. Индикатор наличия фаз ЖЗК
4. Трансформаторы тока для цифрового мультиметра TRF M100
5. Трансформаторы тока для измерения электрической энергии СТ3/100
6. Автоматы защиты вторичных цепей и приборов измерения
7. Выключатель нагрузки с плавкими вставками
Во второй вводной панели ВП-2 располагаются:
1. Реверсивный рубильник с ручным приводом для ручного переключения со второго ввода на первый при необходимости
2. Мультиметр DTME для измерения основных электрических параметров в сетях трехфазного переменного тока 230/400В.
3. Индикатор наличия фаз ЖЗК
4. Трансформаторы тока для цифрового мультиметра TRF M100
5. Трансформаторы тока для измерения электрической энергии СТ3/100
6. Автоматы защиты вторичных цепей и приборов измерения
7. Выключатель нагрузки с плавкими вставками

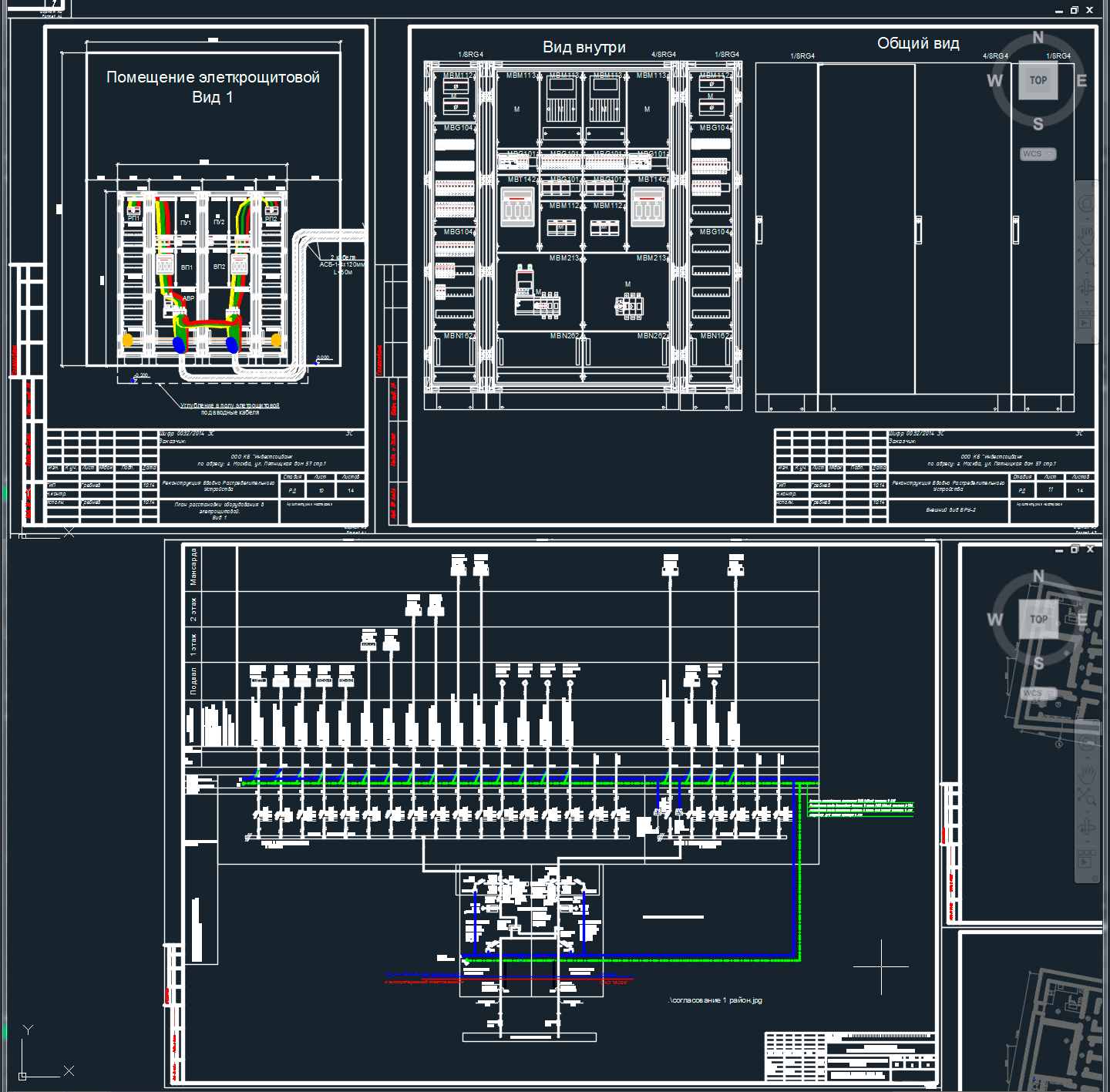

Состав: Пояснительная записка, однолинейная схема, планы, спецификация, Внешний вид ВРУ-2, Схема подключения АВР Язык документа

Софт: AutoCAD 2013

Файлы:
ВРУ реконструкция.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Дата: 2016-12-13
