РНПП-311 3-х фазное реле контроля напряжения, последовательности и перекоса фаз

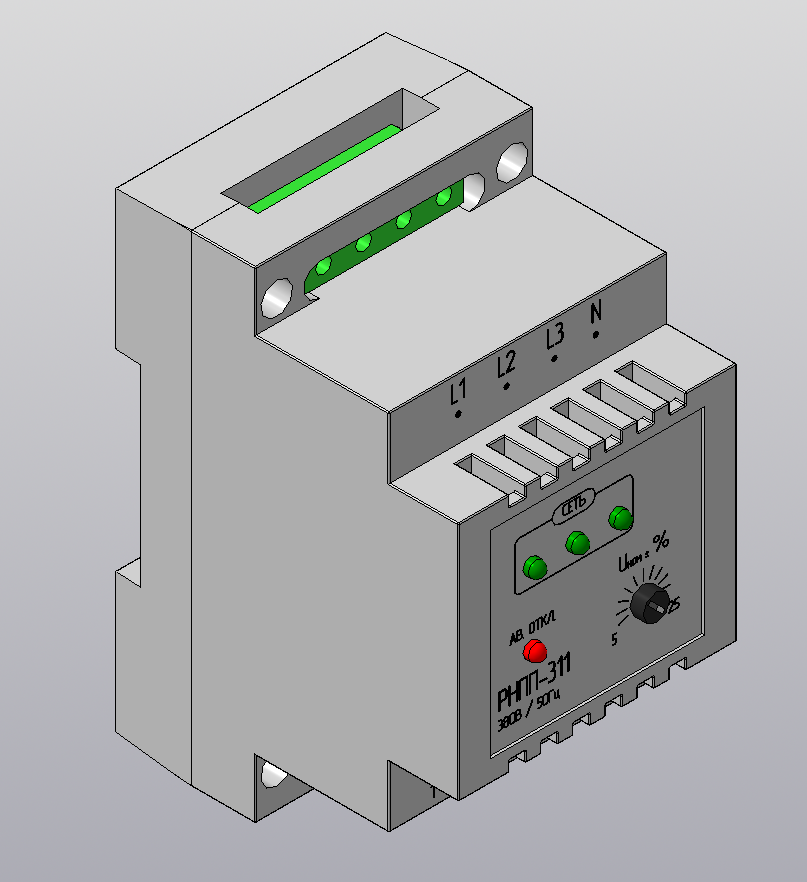

3D модель одной деталью
Реле напряжения РНПП-311предназначено для отключения нагрузки 380 В/ 50 Гц при: недопустимых колебаниях напряжения в сети с продолжительностью не менее 0,02 с, нарушении амплитудной
симметрии сетевого напряжения (перекосе фаз), обрыве, нарушении последовательности и слипании фаз.
Предназначено для защиты трехфазных потребителей от основных видов аварии в электрической сети таких как:
выход действующего значения напряжения за пределы допустимых порогов;
нарушения чередования и слипание фаз;
нарушения полнофазности и симметричности сетевого напряжения.
Устройство контролирует основные параметры электрической сети и при их отклонении отключает нагрузку.
Светодиоды на лицевой панели реле индицируют:
наличие напряжения на каждой фазе;
аварийное отключение нагрузки.
Установка порога срабатывания по минимально/максимально допустимому значению напряжения совмещена и выполняется регулировочным потенциометром в процентах от номинального напряжения.
Включение нагрузки РНПП-311 производит автоматически по истечению времени АПВ (автоматического повторного включения) с момента восстановления параметров электрической сети. Выпускаются устройства со стандартным временем АПВ 5 секунд, однако под заказ потребителя возможен выпуск изделий со временем АПВ 0, 10, 60, 100, 150, 200 и 250 секунд.
