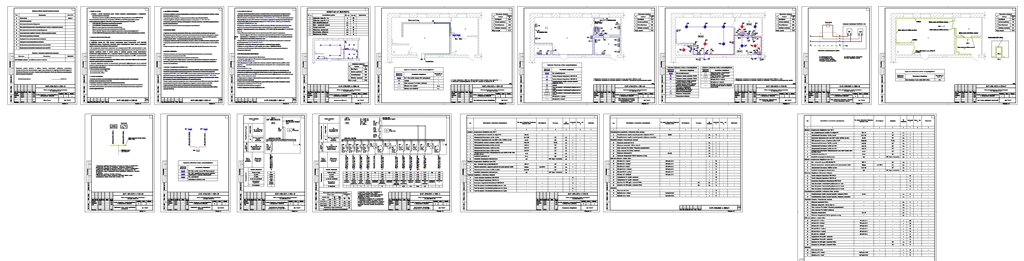

Реконструкция кабинета с рентгеновским оборудованием. Больница. Раздел внутреннего электроснабжения, марка ЭОМ.
1. ОБЩИЕ УКАЗАНИЯ
1. Решения в рабочей документации раздел «Силовое внутреннее электрооборудование и электрическое освещение» приняты на основании:
- Технического задания на разработку рабочей документации: Капитальный ремонт здания ГАУЗ СО ХХХ Ремонт помещений поликлиники на 2-ом этаже (пом. №38-386 по плану БТИ) под размещение аппарата рентгенографического цифрового АРЦ-«ОКО» утвержденные главным врачом ГАУЗ СО ХХХ
- СП52.13330.2016 "Естественное и искусственное освещение";
- СП 76.13330.2016 "Электротехнические устройства";
- Правила по охране труда при эксплуатации электроустановок;
- Правила технической эксплуатации электроустановок потребителей;
- ГОСТ 21.613-2014 "Правила выполнения рабочей документации силового электрооборудования"
- СП 256.1325800.2016 Электроустановки жилых и общественных зданий. Правила проектирования и монтажа.
2. СИЛОВОЕ ЭЛЕКТРООБОРУДОВАНИЕ
1. Электроприемниками являются: розеточные сети, сети освещения, вентиляция, рентген аппарат.
2. Напряжение силовой сети ~400В. Качество электроэнергии должно соответствовать ГОСТ 32144-2013 "Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения."

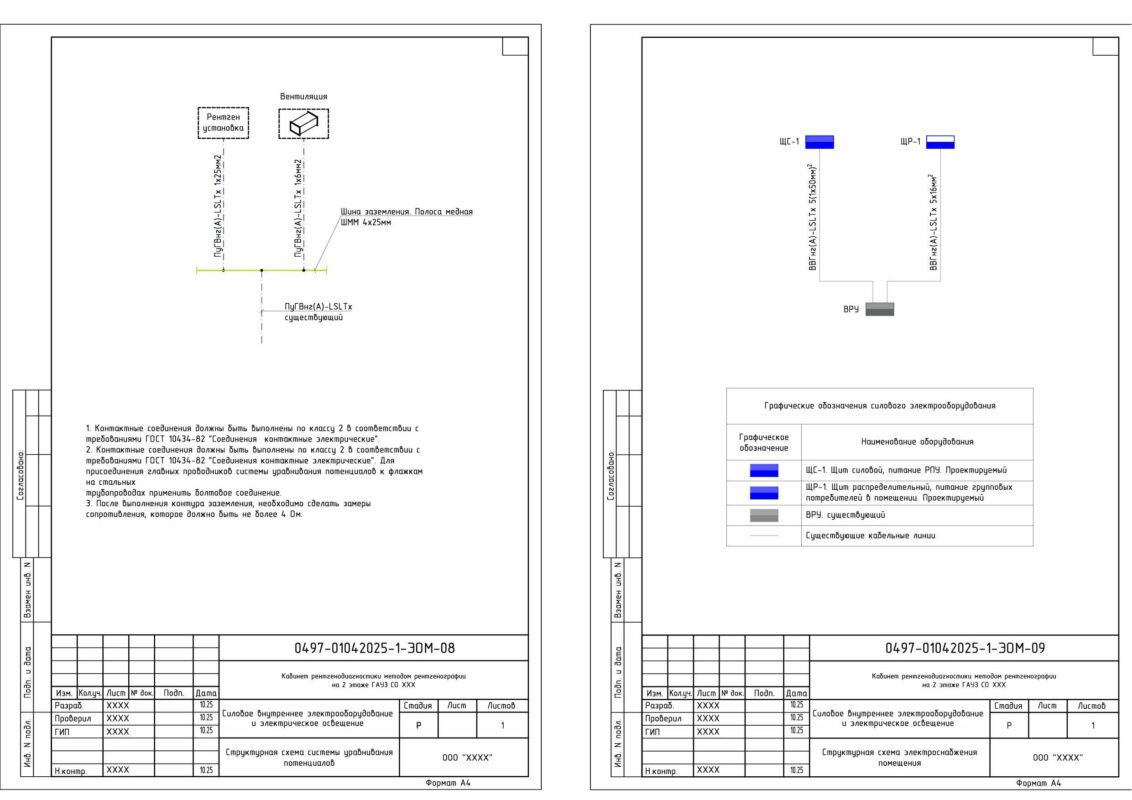

3. Для распределения электроэнергии предназначен щит распределительный ЩР-1, укомплектованный на вводе: автоматическим выключателем, автоматическим выключателем дифференциального тока без встроенной защиты от сверхтока, устройством защиты от дугового пробоя; на отходящих групповых линиях: автоматическими выключателями дифференциального тока со встроенной защитой от сверхтока, автоматическими выключателями, независимыми расцепителями. Для электропитания рентген установки предназачен щит ЩС-1, укомплектованный рубильником, автоматическим выключателем.
4. Расчетные сечения проводов и номинальные токи аппаратов защиты и коммутации выбраны исходя из расчетной мощности и режимов работы электроприемников.
5. Розеточное оборудование запитано от автоматических выключателей дифференциального тока со встроенной защитой от сверхтока реагирующих на токи утечки не более 30мА Осветительное оборудование, вентиляция запитаны от автоматических выключателей.
6. Высота установки электрооборудования:
- до оси штепсельных розеток - 300мм.
- до оси выключателей - 900мм.
3. РАБОЧЕЕ ОСВЕЩЕНИЕ
1. В качестве источников света запроектированы светодиодные светильники разного типа исполнения.
2. Степень защиты светильников не ниже IP20.
3. Управление освещением осуществляется клавишными выключателями.
4. Тип и марку светильников выбирает заказчик в соответствии с функциональным назначением помещений, их исполнение, способ установки, класс изоляции и степень защиты соответствуют номинальному напряжению и условиям окружающей среды.
