РП котельная мощностью 8,4 МВт на отходах.

0
1
35
0
0

Проектом предусмотрено силовое электрооборудование котельной мощностью 8,4 МВт.
Напряжение питающей сети силового электрооборудования ~ 380/220 В.
Установленная мощность силового электрооборудования составляет 252,68 кВт, потребляемая
мощность-171,3 кВт.
По степени надежности электроснабжения котельная относится к II категории, согласно ПУЭ.
Годовой расход электроэнергии составляет 9079 тыс. кВт ч.
В качестве распределительных пунктов приняты щит ШУ8256-62 автоматического переклю-
чения на резерв и каркасные щиты, укомплектованные блоками управления Б5130.
Управление электродвигателями приводов технологических механизмов предусматривается в
дистанционном режиме с пульта управления ПУ и по месту для транспортера подачи топлива..
Питающая и распределительная сети выполнены кабелем АВВГнг по проектируемым кабельным
конструкциям, в лотках и коробах.
Кабельные линии контрольных цепей и блокировок выполняются с помощью проектируемых кабелей,
которые соответствуют условиям среды и прокладки.
Проходы кабелей через стены выполнить в отрезках водогазопроводных труб Д-Ц по
рабочим чертежам серии 5.407-150 с последующей заделкой легко пробиваемым раствором.



Автор
user-4628734
Дата
11.03.2024
Язык
Русский
Состав

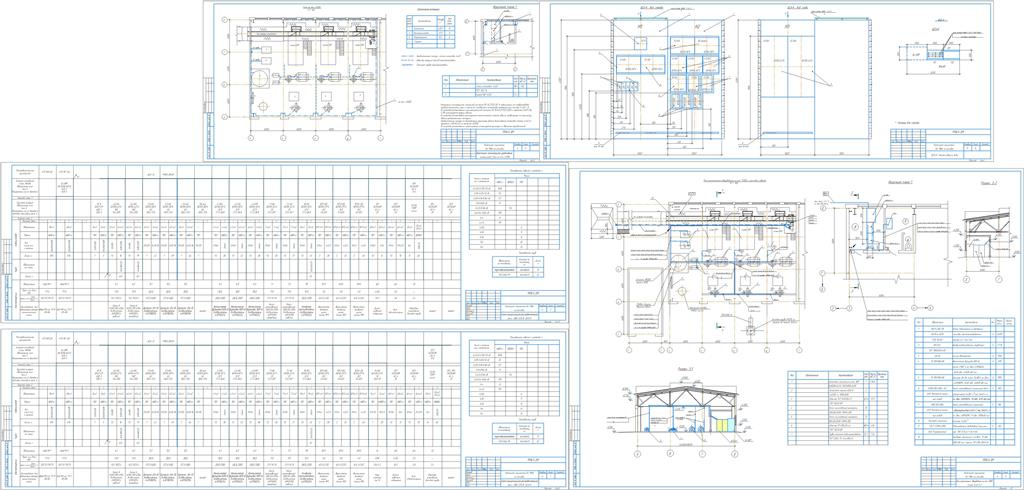

Общие данные по рабочим чертежам Схема принципиальная распределительной сети ~380/220 В ЩСУ-К. План расположения оборудования на отм. 0,000 в осях Б-Д/3-7 План прокладки кабелей. М 1 : 1000 Заземление, молниезащита, уравнивание потенциалов. План на отм. 0,000 ЩСУ-К Чертеж общего вида ЩСУ-К Четреж общего вида. Технические данные аппаратов Схема принципиальная управления ленточным конвейером поз. 10 Схема принципиальная управления насосами поз. 6.1, поз 6.2 Схема принципиальная управления центробежными насосами поз. 7.1, 7.2 Схема принципиальная управления дымососами поз. 5.1-5.3,вентиляторами 4.1-4.3 Схема принципиальная управления вентилятором возврата уноса В11.1-В11.3 Схема принципиальная аварийной сигнализации ПУ. Пульт управления . Чертеж общего вида ПУ. Чертеж общего вида Технические данные аппаратов Схема внешних соединений Кабельнотрубный журнал
Софт
КОМПАС-3D 11 Как открыть?
Содержимое архива
  • 11961_ЭМ fin л1 Общие данные.cdw
  • 11961_ЭМ fin л1 Общие данные.jpg
  • 11961_ЭМ fin л10 Сх.упр.поз 6.1 6.2.cdw
  • 11961_ЭМ fin л11 Сх.упр.поз 7.1 7.2.cdw
  • 11961_ЭМ fin л11изм 70-13 Сх.упр.поз 7.1 7.2.cdw
  • 11961_ЭМ fin л12 Сх.упр.поз 4.1_3 5.1_3.cdw
  • 11961_ЭМ fin л13 Сх.упр. поз В11.1_3.cdw
  • 11961_ЭМ fin л14 Сх.аварийной сигнализации.cdw
  • 11961_ЭМ fin л15 ПУ Вид.cdw
  • 11961_ЭМ fin л16 ПУ Техн данные.cdw
  • 11961_ЭМ fin л17 ПУ Техн данные.cdw
  • 11961_ЭМ fin л18 Сх внешн соед.cdw
  • 11961_ЭМ fin л19 Кабельный журнал.cdw
  • 11961_ЭМ fin л2 Однолин.схема ЩСУ.cdw
  • 11961_ЭМ fin л20изм 70-13 Кабельный журнал.cdw
  • 11961_ЭМ fin л2изм 70-13 Однолин.схема ЩСУ.cdw
  • 11961_ЭМ fin л3 План оборуд. на отм.0,000.cdw
  • 11961_ЭМ fin л5 Заземл. молниезащ. уравн План.cdw
  • 11961_ЭМ fin л6 ЩСУ-К Вид.cdw
  • 11961_ЭМ fin л6изм 70-13 ЩСУ-К Вид.cdw
  • 11961_ЭМ fin л7 ЩСУ-К Техн данные.cdw
  • 11961_ЭМ fin л8 ЩСУ-К Техн данные.cdw
  • 11961_ЭМ fin л9 Сх.упр.поз 10.cdw
  • 11961_ЭМ.С спецификация.spw
  • 11961_ЭМ_Р fin Pасчет нагрузок.cdw
