"Щит односторонний ЩО-70"

Щит односторонний ЩО-70.Панели распределительных щитов типа ЩО 70 предназначены для комплектования распределительных устройств напряжением 0,4 кВ трехфазного переменного тока частотой 50 Гц, служащих для приема электрической энергии и защиты от перегрузок и токов короткого замыкания отходящих линий.

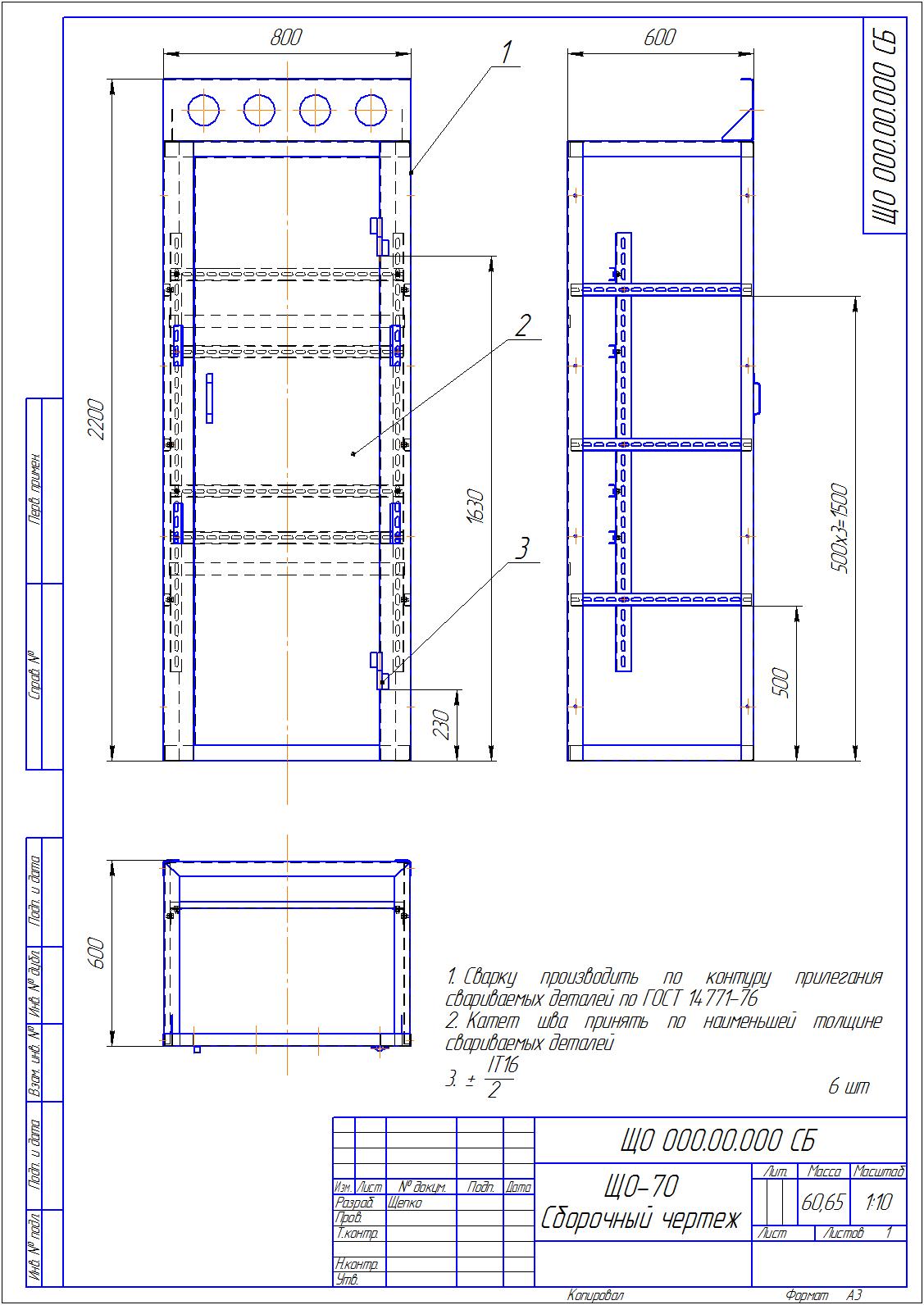

Состав: Сборочный чертеж(СБ), Спецификация

Софт: КОМПАС-3D 13 SP2

Файлы:
ЩО-70/
ЩО-70/ЩО-70.spw
ЩО-70/ЩО-70 СБ.cdw
ЩО-70/Петля/
ЩО-70/Петля/Петля СБ.cdw
ЩО-70/Петля/Петля.spw
ЩО-70/Каркас/
ЩО-70/Каркас/Каркас СБ.cdw
ЩО-70/Каркас/Табло.cdw
ЩО-70/Каркас/Швеллер.cdw
ЩО-70/Каркас/Каркас.spw
ЩО-70/Каркас/Уголок.cdw
ЩО-70/Каркас/Уголок2.cdw
ЩО-70/Каркас/Уголок1.cdw
ЩО-70/Каркас/Косынка.cdw
ЩО-70/Дверь/
ЩО-70/Дверь/Дверь СБ.cdw
ЩО-70/Дверь/Ручка.cdw
ЩО-70/Дверь/Пластина.cdw
ЩО-70/Дверь/Дверь.spw
ЩО-70/Дверь/Дверь.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
