Шкаф телекоммуникационный

200

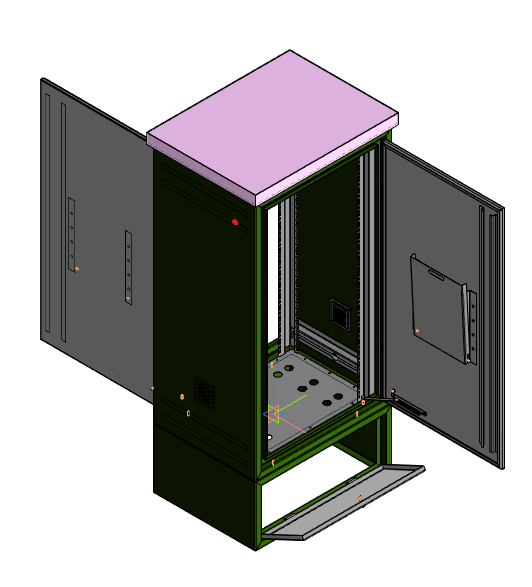

Шкаф телекоммуникационный предназначен для установки на улице светофорного или иного оборудования. Шкаф выполнен из алюминия и изогнутого листового металла. В данной сборке имеется 3д модель каждого элемента, а так же 2д чертеж со спецификацией для полного изготовления и готовности к работе.
Общая сборка шкафа 697х1521х530
Верхняя часть шкафа в сборе 500х667х1173
Нижняя часть шкафа (тумба) в сборе 667х500х294
DIN рейка вертикальная 1100х80х60
DIN рейка короткая 320х20х32
Перегородки 660х53.3х63.2
Ящик для документов 308х303х36
Вентиляционный лист 500х667ъ2
Крыша 530х697х52
Дверь откидная 593х224х15
Дверь 583х1099х20

В дереве построения есть предупреждения, модель представлена как есть.

3D Модели телекоммуникационный шкаф

Автор

Леонид

Дата

15.09.2025

Язык

Русский

Состав

3D Сборка, Деталировка чертежи

Софт

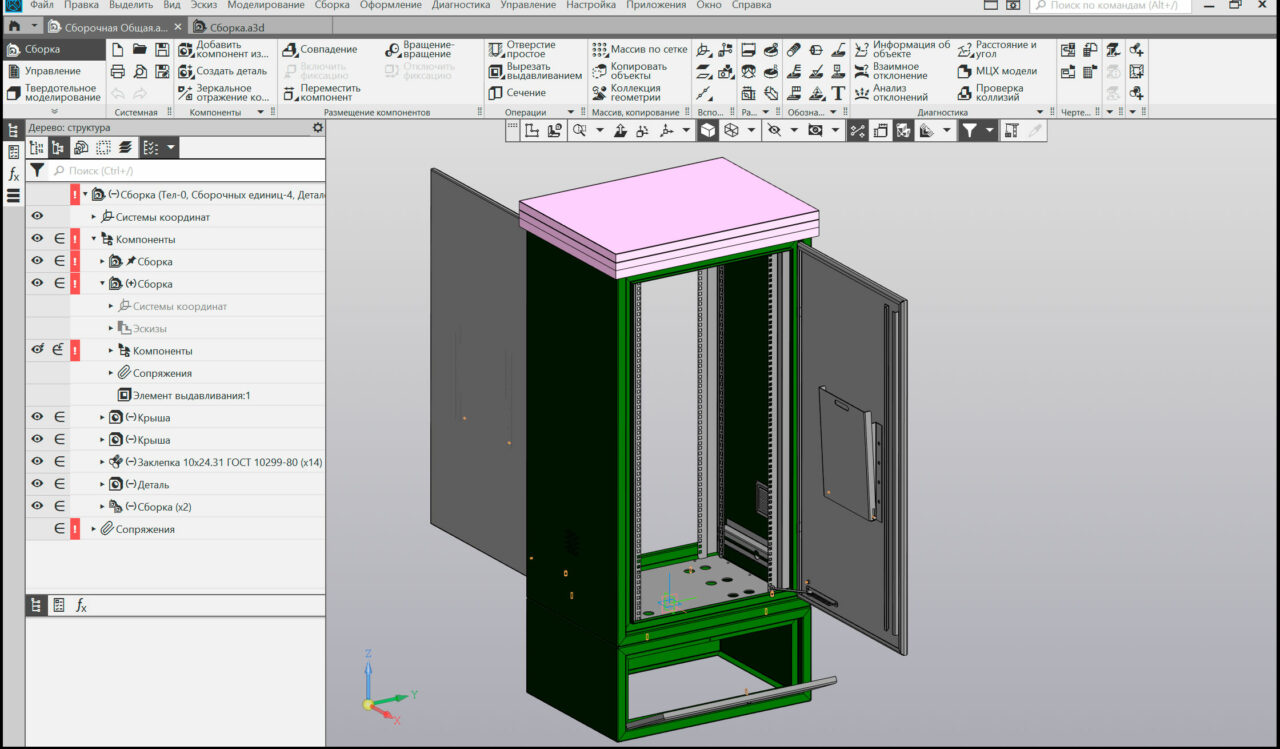

КОМПАС-3D 23 Как открыть?

Отзывы

Отзывов пока нет
