Сигнальное освещение антенной опоры
Установка огней заградительного сигнального освещения типа ЗОМ-ПП на антенной опоре
Сигнальное освещение антенных опор выполняется в соответствии с требованиями следующих документов:
- ст. 51 Воздушного кодекса Российской Федерации" от 19.03.1997 N 60-ФЗ.
- гл. II и гл. III Федеральных авиационных правил "Размещение маркировочных знаков и устройств на зданиях, сооружениях, линиях связи, линиях электропередачи, радиотехническом оборудовании и других объектах, устанавливаемых в целях обеспечения безопасности полетов воздушных судов", утв. Приказом Росаэронавигации от 28.11.2007 N 119.
4.В качестве светоограждающего прибора используется светодиодный светильник типа СДЗ0-05-2, красного свечения, с силой светоизлучения не менее 10 КД. Потребляемая мощность светильника составляет 10 Вт. Напряжение питания светильников -48В. Питание
светильников осуществляется от ЭПУ -48В, питающей технологическое оборудование связи.
5.Светильники располагаются на антенной опоре тремя ярусами. На каждом ярусе устанавливается четыре светильника, по два светильника в каждой группе. Для питания каждой группы светильников предусматриваются отдельные питающие кабели.

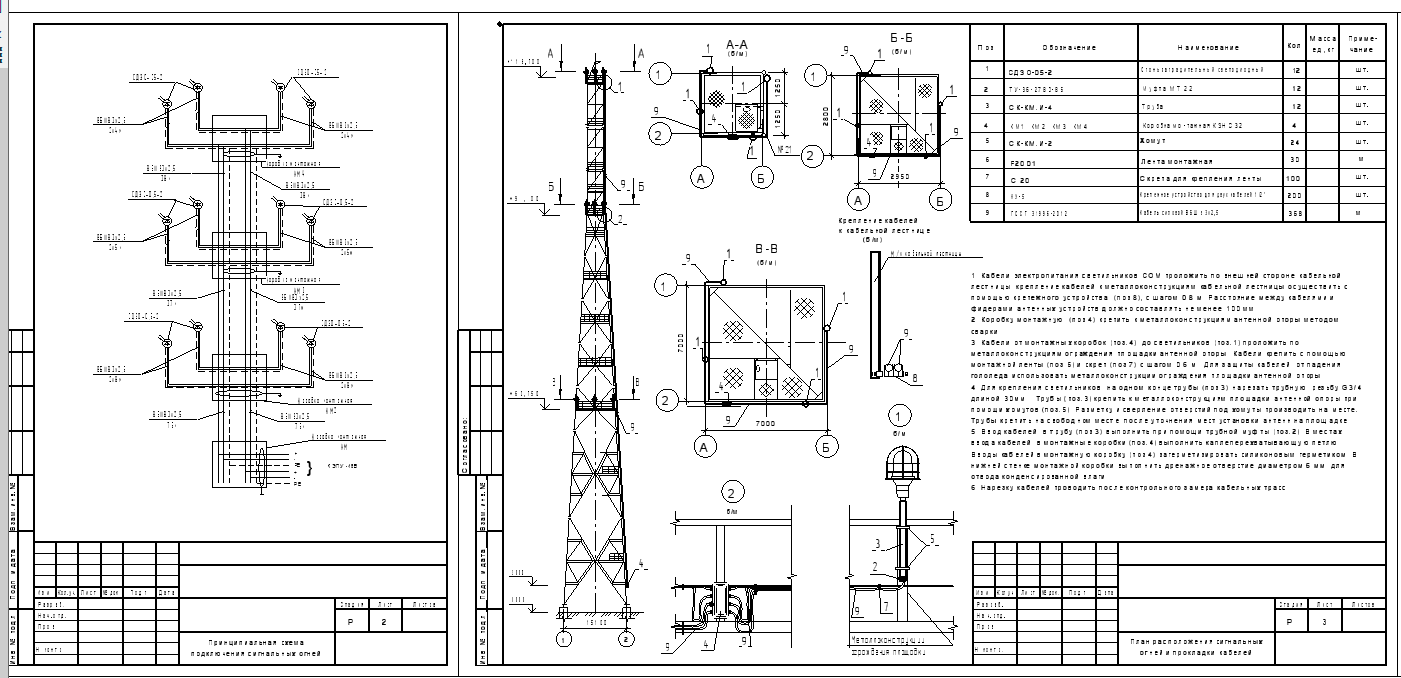

Состав: Схема подключения огней, план расположения огней, спецификация оборудования изделий и материалов
Софт: AutoCAD 2004
