Силовое оборудование коровника на 400 голов боксового содержания
Белорусский государственный аграрный технический университет
Кафедра электротехнологии
Курсовой проект по дисциплине «Силовое оборудование электроустановок»
На тему «Силовое электрооборудование коровника на 400 голов боксового содержания»
Минск 2022
Вариант № 002
По заданию на проектирование объектом электрификации является коровник. По правилам устройства и эксплуатации электрооборудования данный объект является объектом второй категории по надежности электроснабжения. Основные объекты электрификации – кормораздатчик, бункер БСК-10, транспортеры скребковые, вентиляторы приточные и вытяжные. Система отопления и вентиляции в здании представлена вентиляторами вытяжной и приточной системы вентиляции, отопительными приборами. Освещение предусмотрено осветительными щитками с указанной номинальной мощностью.
Здание предназначено для содержания поросят. Для размещения животных в коровнике предусмотрено 4 секции, которые оборудованы боксами для отдыха животных. Между рядами боксов установлена кормушка с двухсторонним подходом с ленточным кормораздатчиком КВД–Ф–150. Коровы в зависимости от продуктивности получают нормировано ком-бикорм из автоматических кормушек, установленных в секциях для содержания животных. Комбикорм в кормушки подается транспортерами из бункеров, установленных вне помещения. Приготовление кормосмеси предусмотрено в кормоцехе фермы и готовая смесь из бункера БСК–10 по центральному транспортеру подается на ленточный кормораздатчик кормушки.
Доение коров производится в доильном блоке. Поение - из автопоилок ПА-1А, уборка навоза – скреперными установками УС–Ф–170, которые сбрасывают навоз в поперечные каналы на сборные транспортерами КНП – 10, вентиляция обеспечивается двумя системами «Климат 47» (ПВ1, ПВ2, ПВ5, ПВ6 и ПВЗ, ПВ4, ПВ7, ПВ8).
Архитектурно-планировочные и строительные решения
Здание коровника в плане прямоугольной формы, длиной 78 м, шириной 21 м Общая площадь 640,8 м2. Высота помещения у наружных стен 3 метра.
Стены выполнены из железобетонных панелей. Стены отштукатурены. Окна с двойным остеклением. Кровля чердачная двухскатная из асбоцементных листов по деревянной обрешетке по стропилам. Полы с покрытием из бетона.
Содержание
Введение…………………………………………………………………………………7
1 Характеристика проектируемого объекта 8
1.1 Технологический процесс 8
1.2 Архитектурно-планировочные и строительные решения 8
1.3 Характеристика помещений по условиям окружающей среды
и по электробезопасности 9
2 Разработка схемы электрических сетей здания 10
2.1 Характеристика электроприемников. Определение категории
надежности электроснабжения электроприемников 10
2.2 Выбор системы заземления 11
2.3 Разработка плана силового электрооборудования. Определение
места электрического ввода в здание. Предварительный выбор ВРУ 11
2.4 Разработка структурной схемы электрических сетей здания 12
3 Расчет электрических нагрузок 15
Определения основных параметров на вводе в здание: расчетной мощности,
коэффициента мощности, полной мощности, расчетного тока 15
4 Выбор оборудования, аппаратов управления и защиты 20
4.1 Расчет и выбор пускозащитной аппаратуры 20
4.2 Окончательный выбор ВРУ и РП 26
5 Расчет проводов и кабелей 28
6 Выбор вида электропроводок здания. Обоснование
конструктивного исполнения 35
Выполнение принципиальных схем питающей и распределительной сети 35
7 Разработка принципиальной электрической схемы управления
и сигнализации 37
7.1 Анализ технологического процесса и требования к управлению 37
7.2 Выбор элементов схемы 37
7.3 Описание работы принципиальной электрической схемы управления 42
7.4 Разработка шкафа управления 43
7.5 Разработка схемы соединения 45
8 Спецификация оборудования, изделий и материалов 47
Список использованных источников 48

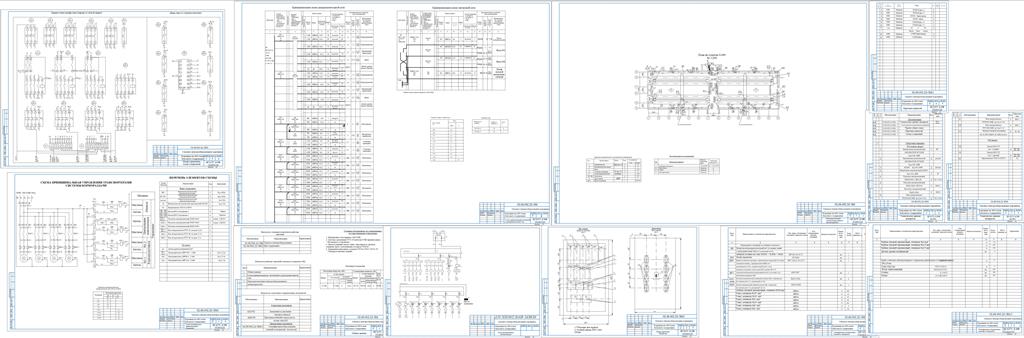

Состав: План расположения электрооборудования и электропроводок, Схема принципиальная питающей и распределительной сети, Шкаф управления Чертеж общего вида, Схема соединений, Спецификации, ПЗ
Софт: КОМПАС-3D 20
