Система электроснабжения объектов сельского населенного пункта

Відокремлений підрозділ Національного університету біоресурсів і природокористування України «Бережанський агротехнічний інститут»
Кафедра енергетики і автоматики
Випускна робота на тему: "Система електропостачання об’єктів сільського населеного пункту"
Бережани 2013

У даному дипломному проекті проведено розробку та розрахунок системи електропостачання сільського населеного пункту. Вибрано трансформатор для підстанції 10/0,4 кВ.
Вибрано переріз проводів високовольтної та низьковольтної лінії. Для ліній 0,4 кВ у проекті використано самонесучі ізольовані проводи (СІП). Вибирано захисну апаратуру для лінії 10кВ, трансформаторної підстанції 10/0,4, а також лінії 0,4 кВ.
Запропоновано заходи з охорони праці та техніки безпеки для обслуговуючого персоналу під час виконання монтажу та ремонту ліній електропередач та підстанцій.
Зміст розрахунково-пояснювальної записки
Вступ
1. Характеристика об’єкту проектування.
1.1. Характеристика та розробка план-схеми зони електропостачання.
2. Розрахунок електричних навантажень.
2.1. Визначення розрахункових електричних навантажень споживачів.
2.2. Визначення максимального електричного навантаження населеного пункту.
3. Вибір кількості, потужності і місця розташування розподільних підстанцій 10/0,4 кВ.
4. Розробка схем електричних мереж 0,4 кВ і 10 кВ.
5. Вибір силового трансформатора і типу підстанції 10/0,4 кВ.
6. Розрахунок електричних навантажень у мережах 10 кВ.

7. Електричний розрахунок мережі 10 та 0,4 кВ.
7.1. Розрахунок та вибір марки і перерізу проводів мережі 0,4кВ.
7.2. Електричний розрахунок лінії 10 кВ.
8. Перевірка ПЛ 0,4 кВ за умовою пуску найбільш потужного електродвигуна.
9. Компенсація реактивної потужності на підстанції.
10. Розрахунок струмів короткого замикання.
11. Вибір захисної та комутаційної апаратури на підстанції.
11.1. Вибір апаратури ТП 10/0,4 кВ.
11.2. Вибір електроустаткування для захисту ПЛ 10 кВ.
11.3. Захист трансформатора 10/0,4 кВ.
11.4. Захист ПЛ 0,4 кВ.
12. Охорона праці та техніка безпеки при обслуговуванні електроустаткування.
Висновки і пропозиції.
Список літератури.
Перелік графічного матеріалу

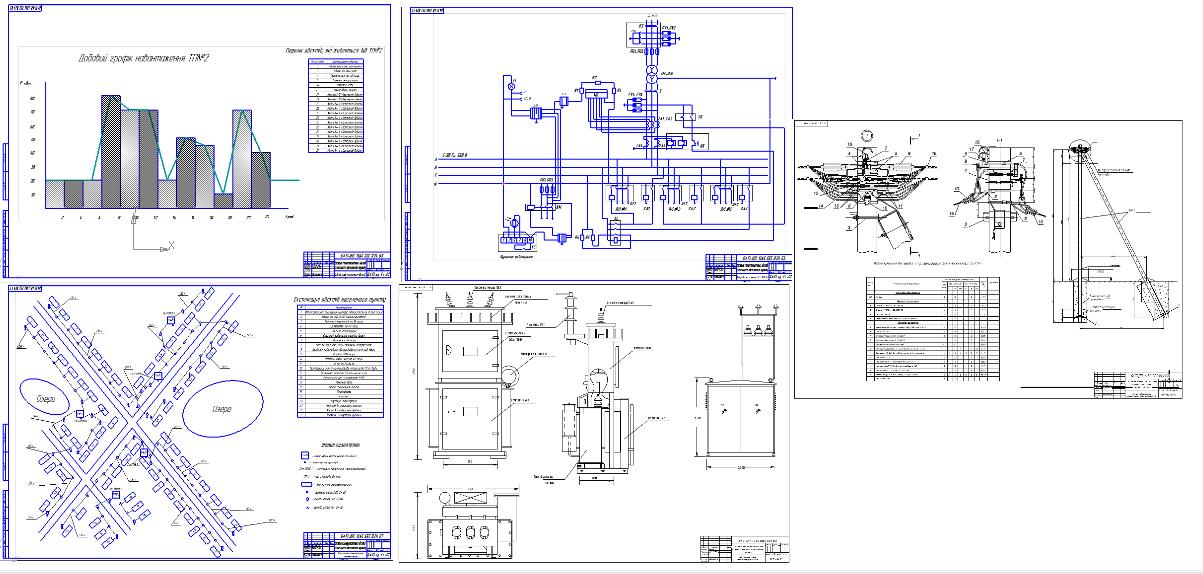

1. План схема зони електропостачання населеного пункту.
2. Добовий графік навантаження підстанції.
3. Принципова електрична схема КТП 10/0,4кВ.
4. Конструктивний вигляд трансформаторної підстанції.
5. Конструкція арматури самоутримних ізольованих проводів.

Состав: План схема зони електропостачання населеного пункту (ГЧ), Добовий графік навантаження підстанції (ГЧ), Принципова електрична схема КТП 10/0,4кВ (ГЧ), Конструктивний вигляд трансформаторної підстанції (ГЧ), Конструкція арматури самоутримних ізольованих проводів (ГЧ), ПЗ Язык документа

Софт: КОМПАС-3D 15.2
