Строительство 2КТПН взамен существующей, переустройство КЛ-6/0,4 кВ и проектирование КЛ-0,4 кВ

Внешнее электроснабжение жилого дома (Строительство 2КТПН взамен существующей, переустройство КЛ-6/0,4 кВ и проектирование КЛ-0,4 кВ)

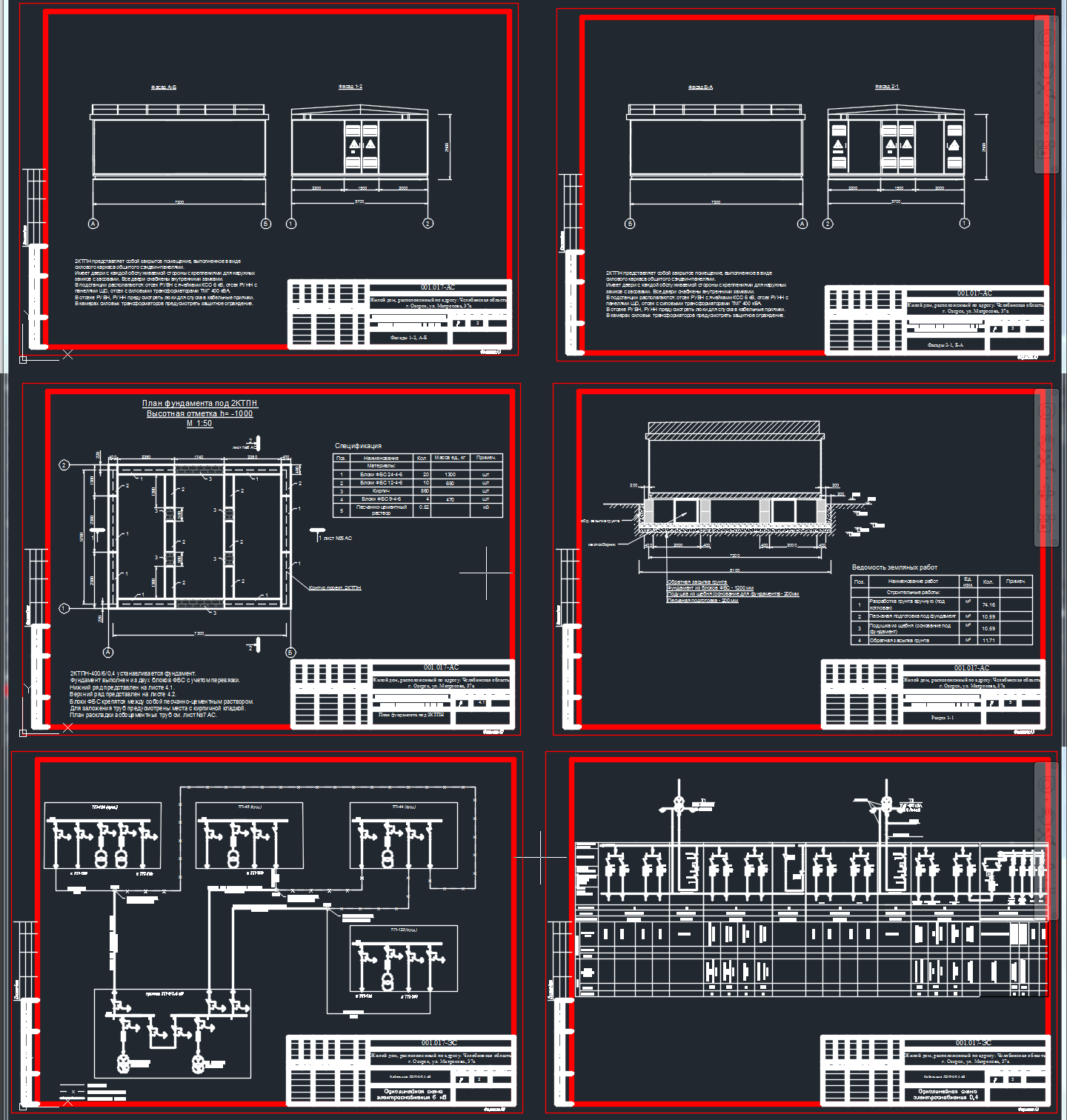

Рабочая и проектная документация в составе разделов ПЗ, ЭП, АС, ГП, ЭС
Перечень объектов проектирования.
Проектом предусмотрено:
- монтаж 2КТПН-400/6/0,4кВ на фундамент из блоков ФБС;
- переключение трех кабельных ЛЭП-6 кВ и семи кабельных ЛЭП-0,4 кВ от существующей ТП-44 на проектируемую ТП-6/0,4 кВ;
- монтаж кабельных ЛЭП-0,4 кВ от проектируемой ТП-6/0,4кВ до ВРУ-0,4 кВ жилого дома №37а по ул. Матросова.

Исходные данные.
Данным разделом предусмотрена трансформаторная подстанция типа 2КТПН наружного исполнения полной заводской готовности.
Установка 2КТПН должна должна быть расположена на спланированной площадке на высоте не более 0,2 м над уровнем земли с устройством площадки для обслуживания.
2КТПН устанавливается на ленточный фундамент. Тело ленточного фундамента в плане 1000 мм с закладными элементами (асбоцементными трубами).
Для вентиляции и охлаждения оборудования в корпусе блока, в дверях и воротах имеются вентиляционные проемы с жалюзийными решетками.
Перечень видов работ, которые оказывают влияние на безопасность здания или сооружения и для которых необходимо составлять
акты освидетельствования скрытых работ:
- разработка котлована;
- устройство фундамента;
- устройство заземления.
После проведения строительных работ (до производства электромонтажных работ) составляется Акт готовности строительной части помещений (сооружений) к производству электромонтжных работ по форме Инструкции И1.13-07.
Все применяемые материалы и оборудование должны быть сертифицированы.

Состав: ПЗ, ЭП, АС, ГП, ЭС Язык документа

Софт: AutoCAD 14

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Строительство 2КТПН взамен существующей, переустройство КЛ-6/0,4 кВ и проектирование КЛ-0,4 кВ

001.17-АС_recover.dwg
001.17-ГП_recover.dwg
001.17-ПЗ.dwg
001.17-ЭП.dwg
001.17-ЭС.dwg
ГЕНПЛАН Р dwg.dwg
