Ушко УСК-12-16

Ушко специальное укороченное с гнутым пальцем УСК-12-16 предназначено для соединения стержня подвесного изолятора или серьги с другой линейно-подвесной арматурой.
Гнездо сферического шарнирного соединения ушка выполняется по ГОСТ 27396-93.
Соединяемые размеры проушины соответствуют ГОСТ 11359-75.
Благодаря наличию гнутого пальца в конструкции ушка обеспечивается шарнирное соединение цепного типа со скобами СК, арочной подвеской поддерживающего зажима и коромысел типа 2КУ для двухцепных подвесок.
Ушки данного типа не расчитаны для крепления к ним защитной арматуры. Применение ушек УCК-12-16 позволяет уменьшить длину изолирующей подвески, ее массу и стоимость.
Ушко УСК-12-16 предназначено для замены снятого с производства ушка УЦ-12-16.

Состав: 3D сборка одним файлом Язык документа

Софт: КОМПАС-3D 15.2

Файлы:
УСК-12-16 сборка.a3d

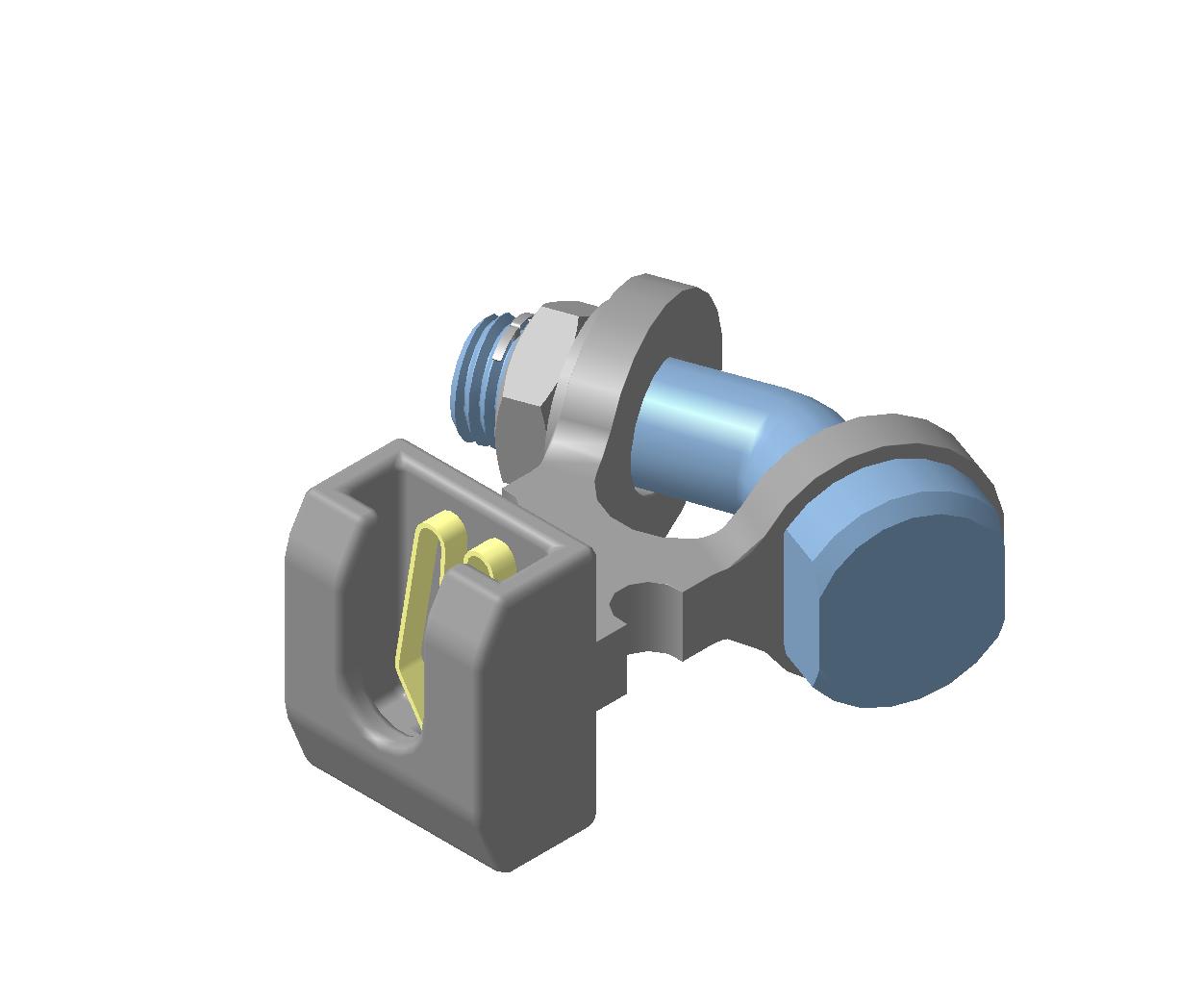

УСК-12-16 сборка.jpg
