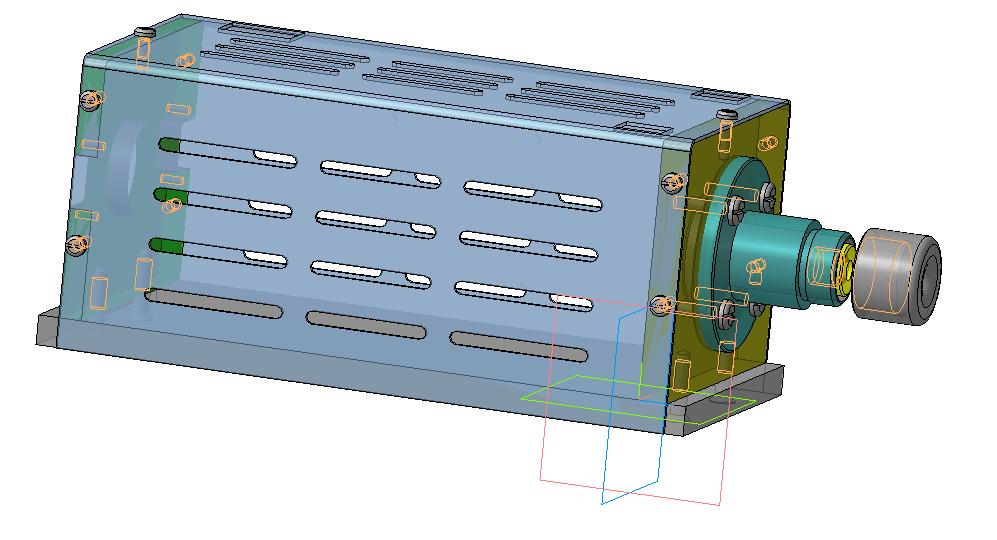

Устройство для свивки проводов

Устройство использовалось на линии сборки электроприборов (отлажено), назначение - полуавтоматическая свивка обжимаемой части проводов. Внутрь помещается электродвигатель с креплением на передней крышке, особенность устройства: оптимально подобранный профиль рабочих частей. Характеристики: свивка многожильных медных проводов общим сечением до 5мм в течении 3-5 секунд.
PS Постоянная свивка вручную не намного дольше, но при объеме одно устройство в минуту, у людей травмируются пальцы.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 10 SP2

Файлы:
Устройство для свивки проводов\677-01\ПЭП.08.11.677 - Гайка.m3d
Устройство для свивки проводов\кронштейн.m3d
Устройство для свивки проводов\ПЭП.08.11.673 - Кронштейн.m3d
Устройство для свивки проводов\ПЭП.08.11.674 - Втулка.m3d
Устройство для свивки проводов\ПЭП.08.11.675 - Втулка.m3d
Устройство для свивки проводов\ПЭП.08.11.676 - Крышка.m3d
Устройство для свивки проводов\ПЭП.08.11.677 - Гайка.m3d
Устройство для свивки проводов\ПЭП.08.11.678 - Основание.m3d
Устройство для свивки проводов\ПЭП.08.11.679 - Крышка.m3d
Устройство для свивки проводов\ПЭП.08.11.679 - Развертка.m3d
Устройство для свивки проводов\сборка.a3d
Устройство для свивки проводов\677-01
Устройство для свивки проводов
