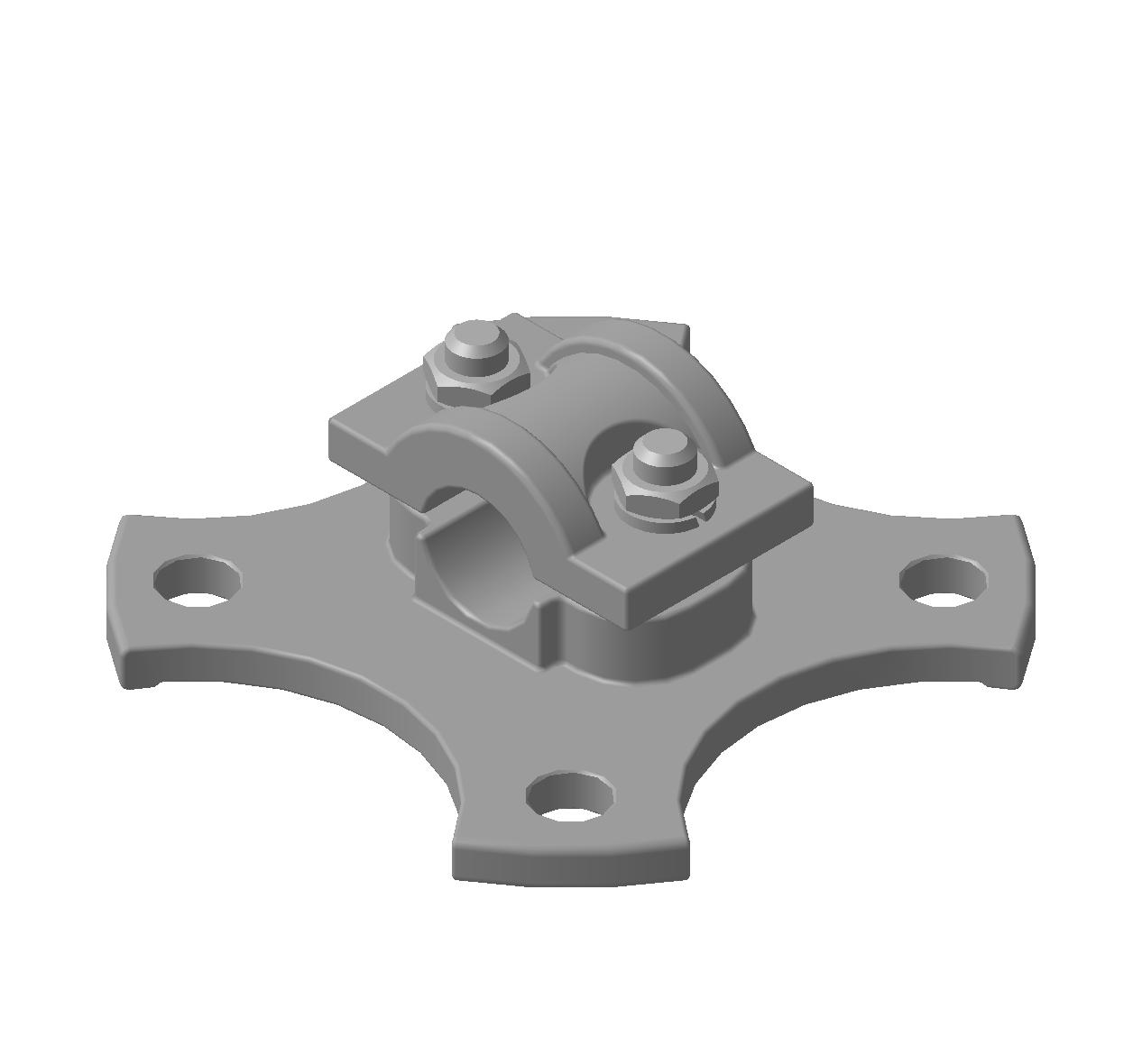

Зажим АА-5-3

Опорный зажим АА-5-3 предназначен для крепления одного провода АС диаметром 24,0-29,4 мм. к опорно-стержневому или опорно-штыревому фарфоровому или полимерному изолятору открытых распределительных устройств 35 – 220 кВ.
При монтаже опорного зажима АА-5-3 следует учитывать то, что из четырех крепежных отверстий изолятора и зажима должны быть расположены попарно симметрично относительно оси провода.
Опорный зажим АА-5-3 подходит для установки на следующие типы изоляторов:
- фарфоровые ИОС-35-500-01 УХЛ1, С4-195-I, II; С4-450-I, II; С6-950-I-II.
- полимерные ОСК-10-35, ОСК-10-110, ОСК-10-150 с присоединительными размерами верхнего фланца 99 х 99 мм.
Возможна установка опорного зажима АА-5-3 на другие типы изоляторов с присоединительными размерами верхних фланцев 160х160 или 180х180 мм. с применением специальной переходной пластины.
Зажим АА-5-3 предназначен для замены снятых с производства зажимов АА-5-1, АА-5-2 и АА-202.

Состав: ЗD сборка одним файлом Язык документа

Софт: КОМПАС-3D 15.2

Файлы:
АА-5-3 Сборка.a3d
АА-5-3 Сборка.jpg
