Дипломный проект "Газоснабжение населенного пункта на 13 тыс. жителей"

Саратовский государственный технический университет
Кафедра теплогазоснабжение и вентиляция
Дипломный проект по специальности газоснабжение
На тему: газоснабжение населенного пункта на 13 тыс. жителей
Саратов 2010

Целевая установка и исходные данные:
1. Разработать проект газоснабжения населенного пункта на базе сетевого природного газа. Для эффективной эксплуатации систем газоснабжения предусмотреть автоматику безопасности.
2. Выполнить проект организации работ по монтажу системы газоснабжения и определить сметную стоимость строительства.
3. Разработать мероприятия по охране труда и технике безопасности при
строительстве и эксплуатации систем газоснабжения. Провести
экологическую экспертизу проекта.
4. Основные технические решения и технологические параметры обосновать
расчётами, а так же результатами технико-экономического анализа и патентных исследований.
5. Исходные данные проекта: генплан населенного пункта, прокладка газопроводов подземная.

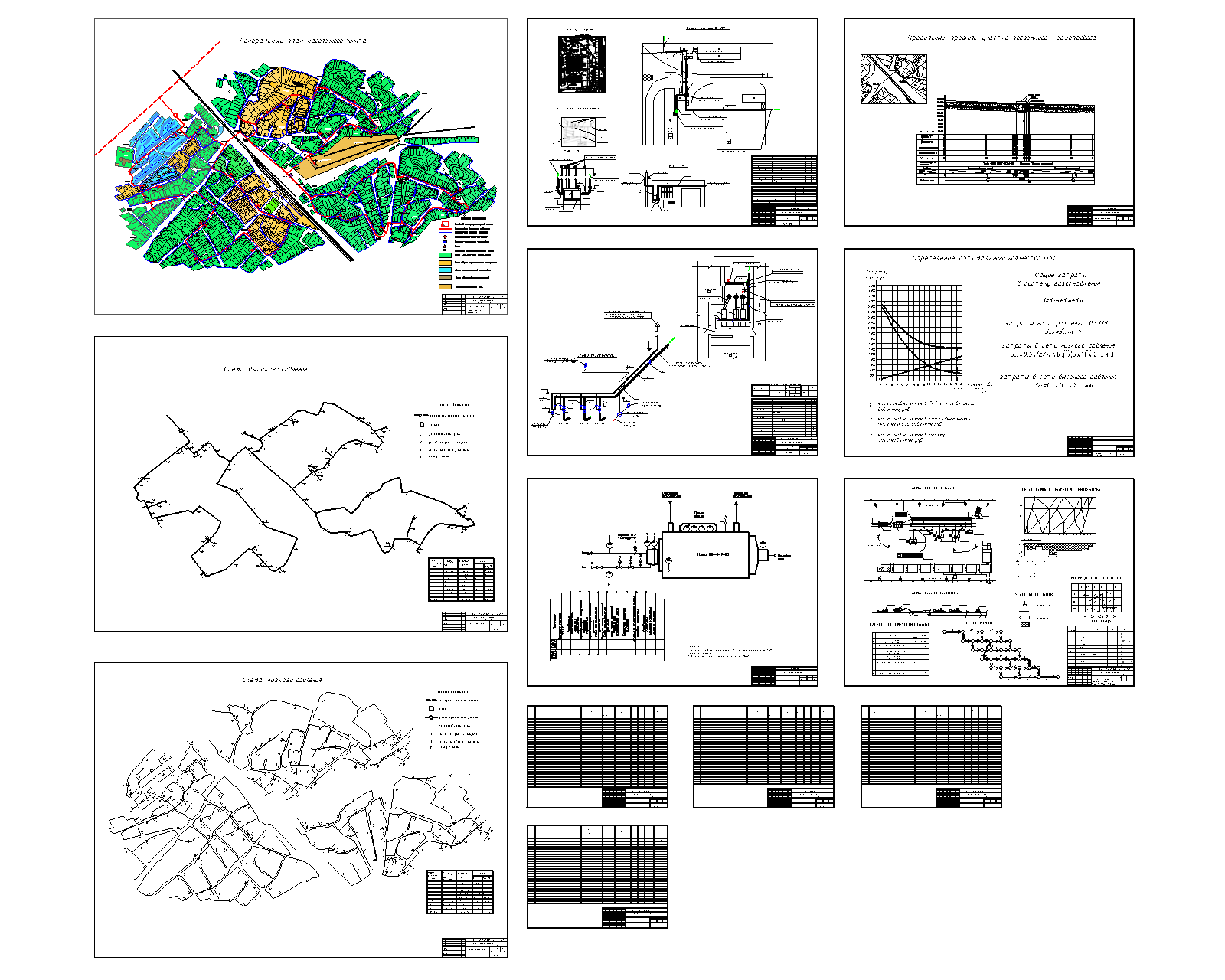

Перечень чертежей:
1. Генеральный план населенного пункта
2. Схема высокого давления
3. Схема низкого давления
4. Фрагмент генплана, виду А, узел А
5. План теплогенераторной, схема газопроводов
6. Автоматика котла
7. Продольный профиль участка подземного газопровода
8. Определение оптимального количества ГРП
9. Монтажная схема производства работ, схема укладки газопровода, циклограмма с графиком движения рабочих, матрица объектного потока,сетевой график, технико-экономические показатели, экспликация.

Содержание
Реферат 5
Содержание 7
Введение 9
1. Технологическая часть 10
1.1 Краткие сведения о газифицируемом населенном пункте 10
1.1.1 Строительная характеристика 10
1.1.2 Климатические данные района строительства. 11
1.1.3 Источник газоснабжения. 11
1.2 Годовые расходы газа 13
1.2.1 Нормативные расходы газа 13
1.2.2 Годовые расходы газа на бытовые и коммунальные нужды населения 13
1.2.3 Годовые и часовые расходы газа на хозяйственно-бытовые нужды населения. 19
1.2.4 Годовые и часовые расходы газа на коммунальные и промышленные предприятия. 21
1.2.5 Расчетные часовые расходы газа на отопление и горячее водоснабжение бытовых потребителей. 22
1.2.6 Часовые расходы газа на отопление, вентиляцию и горячее водоснабжение общественных зданий, коммунальных и промышленных предприятий. 28
1.3 Схема газораспределения 31
1.4 Гидравлический расчет газораспределительных сетей. 32
1.4.1Расчет кольцевой сети высокого давления. 32
1.4.2Расчет тупиковой сети низкого давления. 40
1.5 Подбор регуляторов давления ШРП 41
1.6 Газопроводы 47
1.7 Технико-экономическое обоснование 48
1.7.1 Расчет оптимального количества ШРП 48
1.7.2 Выбор оптимального количества очередей строительства газораспределительной станции. 52
1.8 Патентный поиск и литературный анализ 55
1.9 Газоснабжение встроенной теплогенераторной цеха завода ЖБК. 57
1.9.1 Общие положения 57
1.9.2 Автоматика и КИП теплогенераторной. 58
1.9.3 Гидравлический расчет газопровода для теплогенераторной. 58
2 Расчет электрических характеристик защищаемых газопроводов. 59
2.1 Расчет параметров катодной защиты трубопроводов 63
2.2 Расчет параметров анодного заземления 66
2.3 Расчет параметров дренажной защиты 68
3. Безопасность технологического процесса 72
4 Экологическая экспертиза. 78
4.1 Воздействие объекта на атмосферный воздух. 79
4.2 Расчет аварийного выброса. 83
4.3 Расчет выбросов загрязняющих веществ при вводе газопровода в эксплуатацию. 87
4.4 Воздействие отходов на состояние окружающей природной среды. 88
4.5 Заключение 89
5 Организация строительства. 90
5.1 Подсчет объемов работ 90
5.2 Определение требуемых технических параметров крана 98
5.3 Составление калькуляции затрат труда и проектирование состава бригады. 99
5.4 Расчет сетевого графика. 101
5.5 Расчет потребности в основных строительных материалах, деталях и оборудовании. 102
5.6. Расчет стройгенплана. 104
5.7 Технико-экономические показатели 109
5.8 Заключение 111
6 Экономика систем газоснабжения. 112
Заключение. 117
Список использованных источников. 118
