Газификация деревни Маядык Республики Башкортостан

ГАОУ СПО Нефтекамский нефтяной колледж
Отделение: "Монтаж и эксплуатация оборудования и систем газоснабжения"
Дипломный проект по дисциплине: "Газоснабжение"
На тему "Газификация деревни Маядык Республики Башкортостан"
Нефтекамск 2016

Исходные данные
Участок под строительство расположен в деревне Маядык Дюртюлинского района Республики Башкортостан протяженность трассы 3207м.
В данной работе проектируется наружный и внутренний газопровод, подбор и установка газового оборудования. В прокладке газопровода используется стальной трубопровод диаметром 114мм, 108мм, 89мм, 57мм.

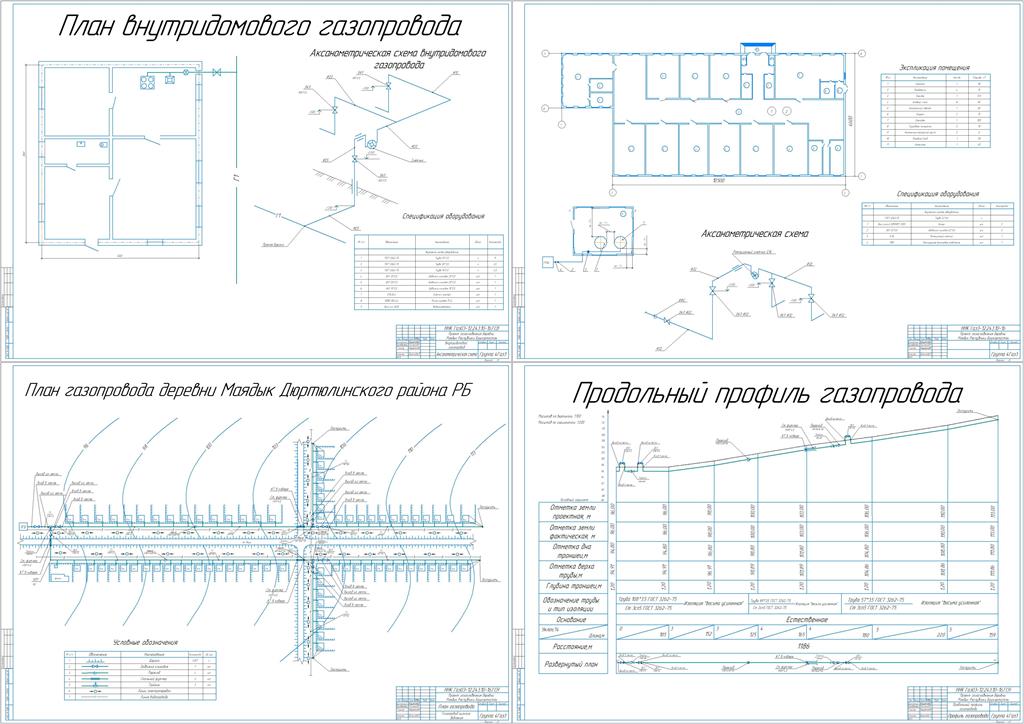

Графическая часть содержит схему прокладки газопровода на территории, указаны места установки футляров, тройников и заглушек, схема котельной.

Содержание
Введение
1 Раздел Газоснабжение
1.1 Характеристика объекта газоснабжения
1.2 Выбор оптимальной системы газоснабжения
1.3 Проектирование наружного газопровода
1.3.1 Трассировка наружного газопровода
1.4 Проектирование внутреннего газопровода
1.4.1 Подбор и установка газовых приборов
1.4.2 Определение расхода газа потребителем
1.4.3 Гидравлический расчет внутреннего газопровода
1.5 Гидравлический расчет наружного газопровода
1.6 Подбор оборудования ГРП(ШРП)
1.7 Расчет и построение продольного профиля газопровода
2 Технологический раздел
2.1 Определение объемов строительно-монтажных работ
2.2 Составление схемы сварных соединений
2.3 Составление технологической карты (1-2 вида работ по заданию руководителя)
2.4 Составление сводной таблицы объемов работ
2.5 Подбор машин и механизмов для строительства газопровода
2.6 Составление ведомости потребности в материалах
2.7 Подсчет ведомости трудоемкости строительно-монтажных работ
2.8 Составление календарного плана-графика
2.9 Определение потребности по водоснабжению и электроснабже- нию строительства
2.10 Мероприятия по технике безопасности при производстве монтажных работ
2.11 Охрана окружающей среды
3 Раздел эксплуатация
3.1 Эксплуатация систем газоснабжения
3.2 Защита газопроводов от коррозии
3.3 Мероприятия по предупреждению ЧС техногенного и природного характера
3.4 Новые технологии (материалы) в области газоснабжения
4 Экономический раздел
4.1 Пояснительная записка
4.2 Технико-экономические показатели по проекту
Приложение А – Календарный план-график
Приложение Б – Локальный сметный расчет на наружный газопровод
Заключение
Список использованных источников

Состав: Генплан, Продольный профиль, Внутридомовой газопровод, СпецВопрос, ПЗ Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Инженерные системы / Газоснабжение / Газификация деревни Маядык Республики Башкортостан

Раздел 2. Пункт 2.7.doc
Раздел 1.Раздел газоснобжения.doc
Раздел 2. Технологический раздел.doc
Раздел 3.Раздел Эксплуатации.doc
Раздел 4. Экономический раздел.doc
Содержание.doc
1.ГенПланМаядык.cdw
2.Продольный профиль Маядык.cdw
3.Внутридомовой газопровод.cdw
4.Спец вопрос.cdw
Заключение.doc
Календарный план.doc
Литература.doc
Локальная смета.doc
