Газификация котельной 5 котлов ГСВ

Газификация котельной предприятия. В котельной предусматривается установка следующего газопотребляющего оборудования:
· два паровых котла ДЕ-4 с газовой микродиффузионной горелкой МДГГ-200, мощностью 2.2МВт, с номинальным давлением газа перед горелкой 2.0кПа. Расход газа на один котел - 242м³/ч;
· паровой котел Е-1/9 с газовой микродиффузионной горелкой МДГГ-120, мощностью 1.2МВт, с номинальным давлением газа перед горелкой 2.0кПа. Расход газа на один котел - 180м³/ч;
· водогрейный котел КВа "Факел 1Г" с газовой микродиффузионной горелкой МДГГ-80, мощностью 0.80МВт, с номинальным давлением газа перед горелкой 1.8кПа. Расход газа на один котел -110м³/ч;

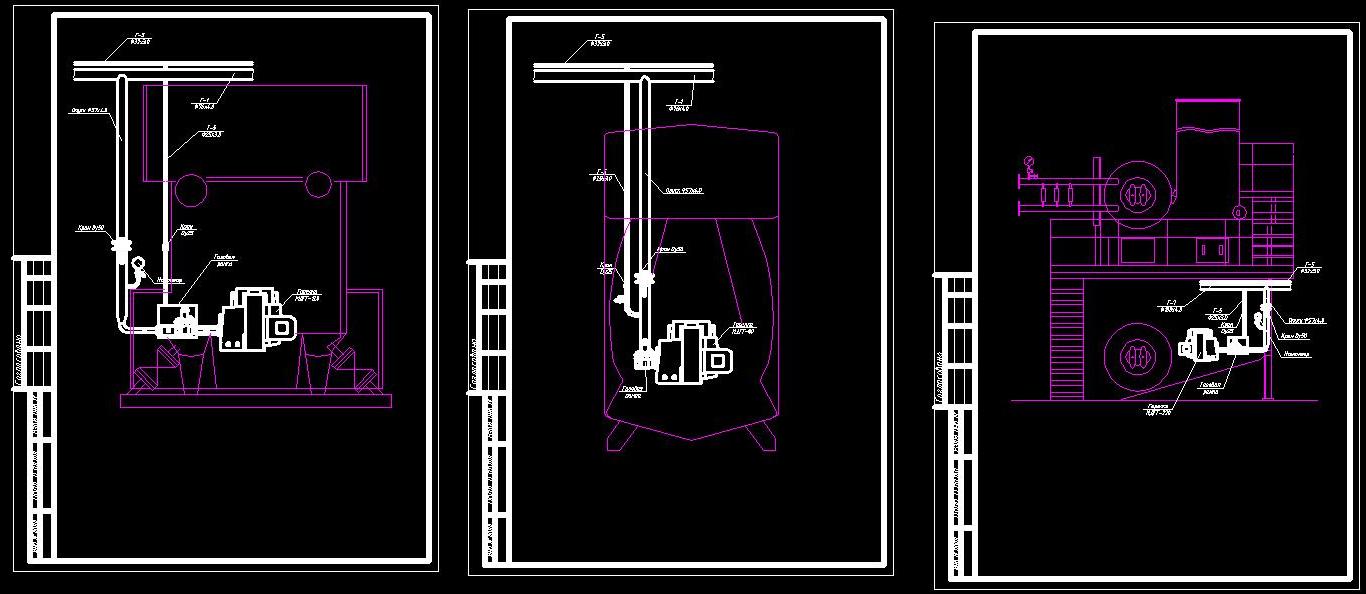

Состав: Рабочие чертежи (ГСВ). Общие данные, план газопроводов, сечения, аксонометрическая схема, спецификация (всего 6 листов) Язык документа

Софт: AutoCAD 2006

Каталог / Инженерные системы / Газоснабжение / Газификация котельной 5 котлов ГСВ

Просмотр файлов
5 ⫮ .dwg
