Газораспределительные сети птицефабрики

Пермский национальный исследовательский политехнический университет (ПНИПУ)
Строительный факультет. Кафедра Теплогазоснабжение, вентиляция и водоснабжение, водоотведение.
Дипломный проект на тему: "Газораспределительные сети птицефабрики в с. Платошино Пермского района". Пермь, 2014.

Проектом предусматривается сооружение тупиковой газораспределительной сети низкого давления. Проектируемые газопроводы низкого давления предназначены для газоснабжения зданий птичников в количестве 34х единиц, и яйцесклада.
Источником газоснабжения является существующий газопровод высокого давления II категории, с давлением в точке подключения Р = 0,37 МПа. Для снижения давления газа до значения P = 3 кПа, предусмотрена установка газорегуляторных пунктов типа ГСГО, в количестве 3х единиц.
Природный газ с теплотворной способностью 35750,7 кДж/м3 и плотностью 0,732 кг/м3, используется для:
- нагрева приточного воздуха, производственных помещений зданий птичников;
- отопления и получения ГВС бытовых помещений зданий птичников;
- отопления здания яйцесклада.
Для определения расчетно-часового расхода газа, первоначально были определены тепловые нагрузки на вентиляцию, отопление и ГВС зданий потребителей. Тепловые нагрузки зданий определены по расчетно климатическим условиям для г Перми.
Расчетные параметры наружного воздуха выбраны согласно СП 131.13330.2012 «Строительная климатология» - параметры Б.
Расчетные параметры внутреннего воздуха приняты в соответствии с СП 106.13330.2012 «Животноводческие, птицеводческие и звероводческие здания и помещения».
В результате определения тепловых нагрузок потребителей, было подобрано газовое отопительное оборудование:
- в каждом из 34-х производственных помещений птичников предусмотрена установка газовых воздухонагревателей фирмы Ermaf, суммарной теплопроизводительностью 330 кВт (283800 ккал/ч).
- в каждой из 34-х теплогенараторных, обеспечивающих бытовые помещения отоплением и ГВС установлен газовый двухконтурный водогрейный котел фирмы Navien, суммарной теплопроизводительностью 24 кВт (20640 ккал/ч).
- в котельной, обеспечивающей отопление здания яйцесклада, запроектировано 2 газовых водогрейных котла фирмы Sime, суммарной теплопроизводительностью 388 кВт (333680 ккал/ч).
На основании выявленных расчетно-часовых расходов газа, был произведен гидравлический расчет газораспределительной сети, результатом чего были подобраны диаметры газопроводов.
Трасса газопровода низкого давления предусмотрена в надземном исполнении из стальных электросварных прямошовных труб (ГОСТ 10704-91) и в подземном исполнении из полиэтиленовых труб (ГОСТ Р 50838-2009).
Надземный газопровод прокладывается на опорах, высотой 0,9-5,0 м от уровня земли, подземный газопровод прокладывается на глубине 1,6-2,33 м от земли.
Общая строительная длина запроектированного газопровода составила 2349,1 м.

СОДЕРЖАНИЕ
ВВЕДЕНИЕ .7
Раздел 1. ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ 10
1. Краткая характеристика объекта газоснабжения 11
2. Физико-химические свойства используемого газа 12
3. Выбор газораспределительной сети низкого давления 14
4. Определение расчетных расходов газа 15
4.1. Определение тепловой нагрузки газифицируемых зданий 15
4.2. Определение расчетных расходов газа по участкам сети 18
5. Гидравлический расчет газораспределительных сетей низкого давления 21
6. Описание и гидравлический расчет внутреней газовой сети 22
7. Расчет и подбор оборудования газорегуляторного пункта (ГРПШ) 24
7.1. Подбор оборудования ГРПШ 24
7.2. Технологическая схема ГРПШ и принцип работы 30
8. Сооружение и расчет перехода газопровода под автомобильной дорогой методом горизонтально наклонного бурения 31
8.1. Способы сооружения переходов под автомобильными дорогами 31
8.2. Расчет защитного футляра 35
Список использованных источников 39
Приложения 40
Раздел 2. ТЕХНОЛОГИЯ, ОРГАНИЗАЦИЯ РАБОТ 49
1. Технология строительно-монтажных работ 50
1.1. Исходные данные. 50
1.2. Физико-механические свойства грунтов. 50
1.3. Земляные работы. 51
1.4. Монтажные работы. 57
2. Организация строительно-монтажных работ 61

2.1. Календарное планирование. 61
2.2. Расчет технико-экономических показателей. 63
2.3. Потребность в материально-технических ресурсах. 63
2.4. Разработка стройгенплана. 63
Список использованных источников 66
Приложения 67
Раздел 3. БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ 70
Введение 71
1. Анализ условий труда слесаря газового хозяйства 72
1.1. Специфика производства работ слесаря газового хозяйства. 73
1.2. Анализ опасных и вредных производственных факторов (ОВПФ) 73
1.3. Источники возникновения ОВПФ, их воздействие и допустимые значения 74
2. Мероприятия по обеспечению безопасного выполнения работ 79
2.1. Организационные меры обеспечения безопасности. 79
2.2. Организационно-технические меры обеспечения безопасности 80
2.3. Технические меры обеспечения безопасности. 83
2.4. Средства индивидуальной защиты 87
2.5. Противопожарные мероприятия 88
3. Расчеты, подтверждающие безопасные условия труда 89
4. Заключение о значимости мероприятий по обеспечению безопасного выполнения работ 92
Список использованных источников 93
Приложения 94
Раздел 4. АВТОМАТИЗАЦИЯ 96
1. Выбор и обоснование объекта автоматизации 97
2. Основные задачи автоматизации газоиспользующих установок 97
3. Автоматизация котла 98
4. Функциональная схема автоматизации и ее описание 100
5. Используемые технические средства автоматизации 101
5.1. Сигнализатор токсичных и горючих газов СТГ1 – 1Д10(О). 101
5.2. Прибор приемно-контрольный охранно-пожарный Сигнал-20. 104
5.3. Датчик-реле давления типа ДРД. 106
5.4. Манометры типа МП4-У. 107
5.5. Блок контроля факела. 108
Список использованных источников 109
Приложения 110
Раздел 5. ЭКОНОМИКА 114
1. Расчет фактического срока окупаемости капиталовложений 115
1.1. Определение годовых затрат на получение тепловой энергии от подрядчика 115
1.2. Определение годовых затрат на производство тепловой энергии. 117
Список использованных источников 121
Заключение .122

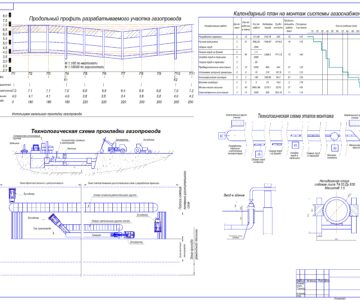

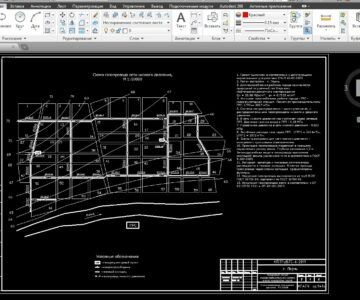

Состав: Текстовая часть: Пояснительная записка (Содержание. Введение. Технологическая часть. Технология, организация работ. Безопасность жизнедеятельности. Автоматизация. Экономика. Заключение.) Графическая часть: 1. Ситуационный план М1:10 000. Общие данные. 2. Расчетная схема. 3. План газопровода М1:500 (Зона А) 4. План газопровода (Зона Б). 5. Профиль газопровода 6. План ГСГО. План фундамента. План ограждения. 7. План птичника М1:100. Схема Г1 птичника. 8. Разрез птичника 1-1 и 2-2. Разрез котельной 1-1. Схема Г1 котельной. 9. Стройгенплан. Монтажная схема. Схема производства работ. 10. Календарный план производства работ. 11. Функциональная схема автоматизации котла. 12. Спецификация ГСН.С. Язык документа

Софт: AutoCAD 2013

Сайт: www

Файлы:
5. ЭКОНОМИКА.doc
ДП Графич.часть.dwg
СОДЕРЖАНИЕ.doc
ЗАКЛЮЧЕНИЕ.doc
1. ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ.doc
3. БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ.doc
4. АВТОМАТИЗАЦИЯ.doc
2. ТЕХНОЛОГИЯ, ОРГАНИЗАЦИЯ РАБОТ.doc
ВВЕДЕНИЕ.doc
