Применяются для редуцирования с входного давления природного газа на требуемое, автоматического поддержания заданного выходного давления и отключения подачи газа при аварийных повышении и понижении выходного давления от допустимых заданных значений.
Параметры: Рвх = 0,6 МПа, Рвых = 0,3 МПа, Qмакс = 325 нм3/ч, Qмин = 1 нм3/ч.
Оборудование:
Запорная арматура - DN50, DN25, DN20, DN15 производства ЛЗТА "Маршал";
Регуляторы давления газа - РДСК-50/400Б производства Завод "Газпроммаш";
Предохранительная арматура - ПСК-25ПФВ производства ПКФ "ЭКС-Форма".
- Главная -
- Чертежи -
- Инженерные системы -
- Газоснабжение -
- Газорегуляторный пункт шкафной ГРПШ
Газорегуляторный пункт шкафной ГРПШ
0
2
797
8
0
50
Сообщить о проблеме
Автор
Герасим
Корников
Дата
17.11.2019
Язык
Русский
Состав

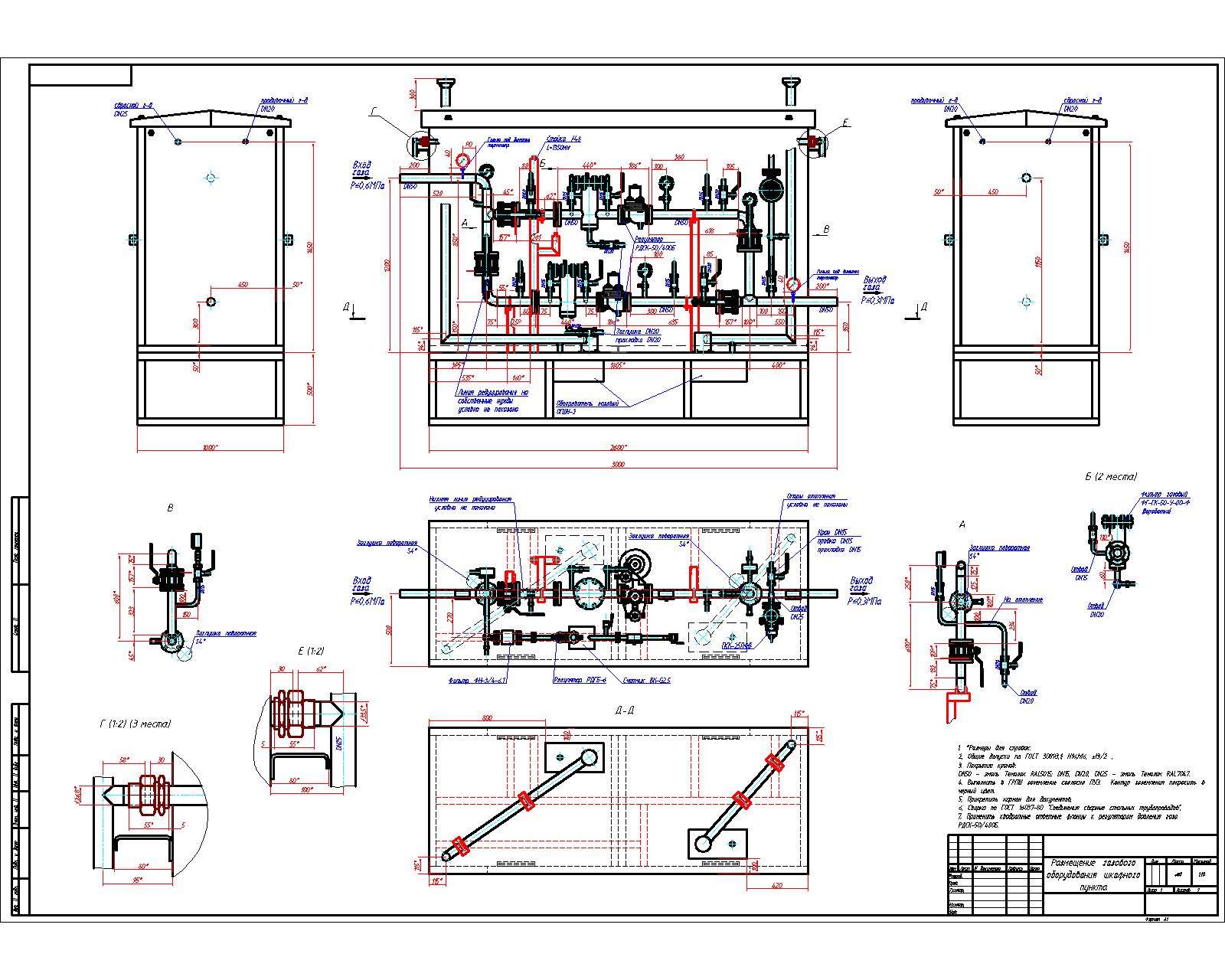

Чертеж размещения газового оборудования, СБ (рама), схема газовая принципиальная
