В проектной документации представлены разделы:
- ГСВ - вводной газопровод и внутреннее газооборудование жилого 24-х квартирного дома.
Для газоснабжения используется природный газ низкого давления с теплотворной способностью Qн=8000ккал/нм³. Место присоединения вводного газопровода принято в проектируемый наружный г.н.д. после крана DN100мм. Расход газа на проектируемый дом составляет 63,3 нм3/ч.
Для каждой квартиры предусмотрен отдельный ввод газа.
Газопроводы запроектированы из стальных электросварных труб ∅108х3.5мм; ∅57х3.5мм по ГОСТ 10704-91 гр.В ст.3сп. по ГОСТ 10705-80* и стальных водогазопроводных труб ∅32мм, ∅20мм и ∅15мм по ГОСТ 3262-75*. Перед каждым вводом предусмотрена установка кранов Ду20мм.
- Главная -
- Чертежи -
- Инженерные системы -
- Газоснабжение -
- Газоснабжение 24-х квартирного жилого дома
Газоснабжение 24-х квартирного жилого дома
0
0
52
0
0
40
Автор
Марат
Гатиятуллин
Дата
16.12.2021
Язык
Русский
Состав

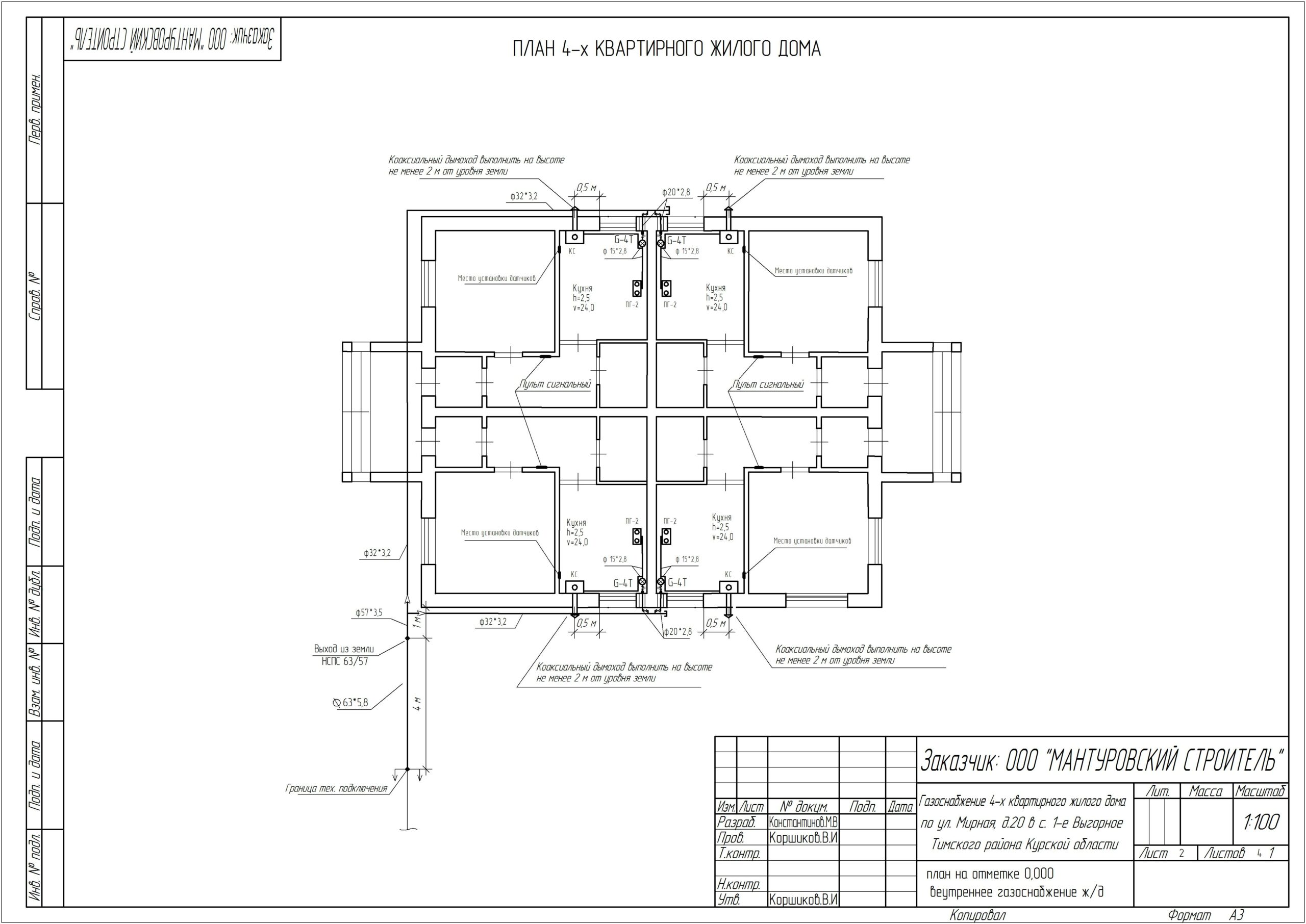

ГСВ, Общие данные, Расчетная схема, план этажа, Аксонометрическая схема, спецификация
Софт
AutoCAD 2007
Как открыть?
Содержимое архива
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
