Газоснабжение административного здания от газопровода среднего давления

Проект газоснабжения Административного здания, расположенного по адресу: Курская область, Мантуровский район, с. Кривец, кадастровый номер земельного участка 46:14:050101:507, выполнен на основании – технических условий на газоснабжение № 53 от 18.04.17 г., выданных Филиалом АО «Газпром газораспределение Курск» в пос. Кшенский.
Точка врезки – проектируемый газопровод-ввод среднего давления диаметром 63 мм. на границе земельного участка (граница технологического присоединения). Давление газа в точке врезки составляет 0,28 Мпа. Транспортируемая среда – природный газ ГОСТ 5542-87, плотность газа q=0,686 кг/м3, низшая теплота сгорания Qнр=8045 ккал/м3. Общий часовой расход газа составляет 2,35 м3/час

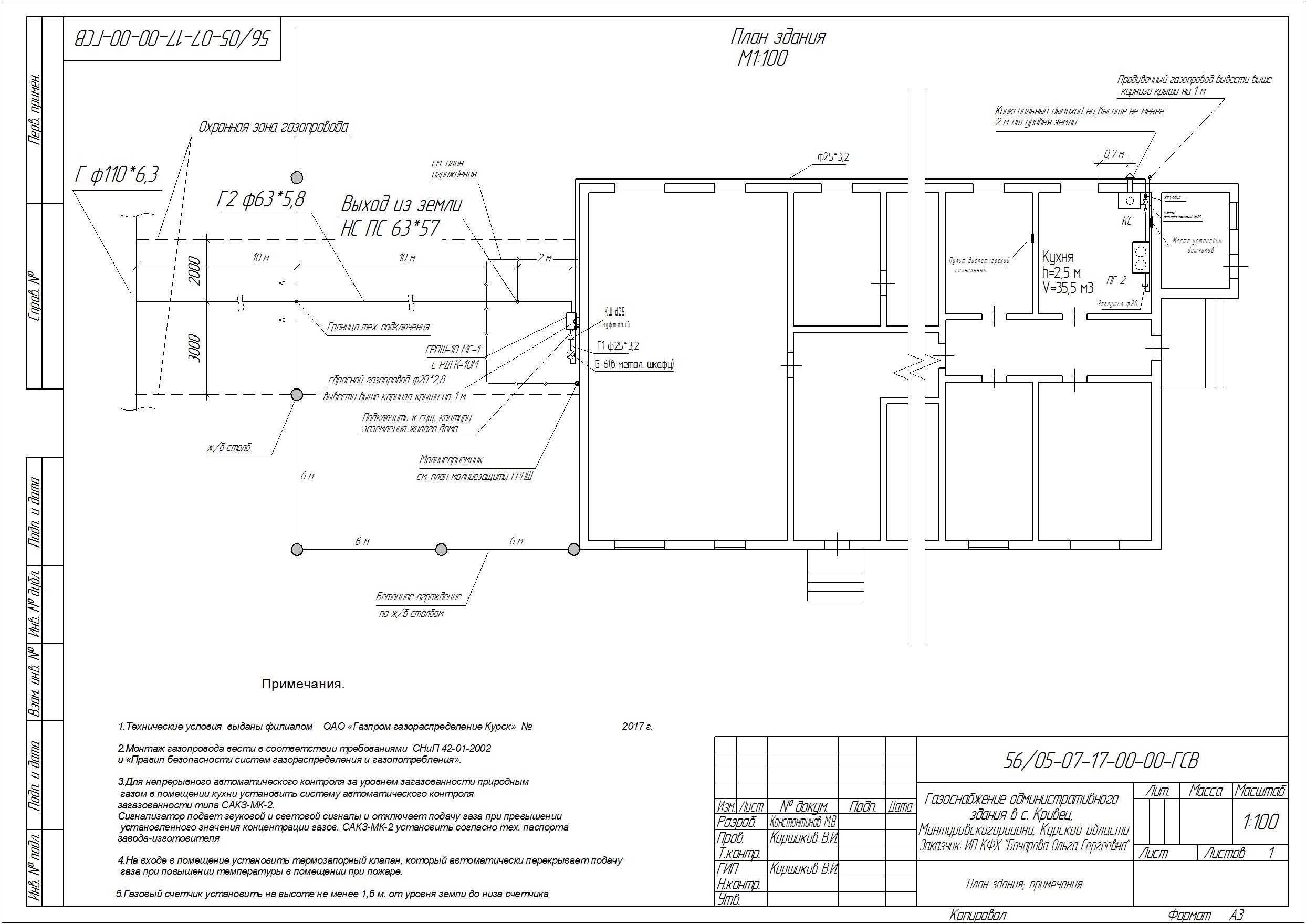

Состав: Пояснительная записка; план здания; план схема; схема газоснабжения; продольный профиль газопровода;расчет газа на продувку; Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Инженерные системы / Газоснабжение / Газоснабжение административного здания от газопровода среднего давления

лист 1.cdw
лист2.cdw
лист5.bak.cdw
молниеприемник.cdw
пз.cdw
план ограждения.cdw
ПЛАН СХЕМА 2.cdw
Продольный профиль газопровода.cdw
РАСЧЕТ.cdw
спецификация.cdw
схема.cdw
шкаф.cdw
титульный на газ.doc
ПОЯСН ЗАПИСКА.docx
ПОЯСН ЗАПИСКА 2.docx
12299 (1).jpg
снимок бочаров000.jpg
