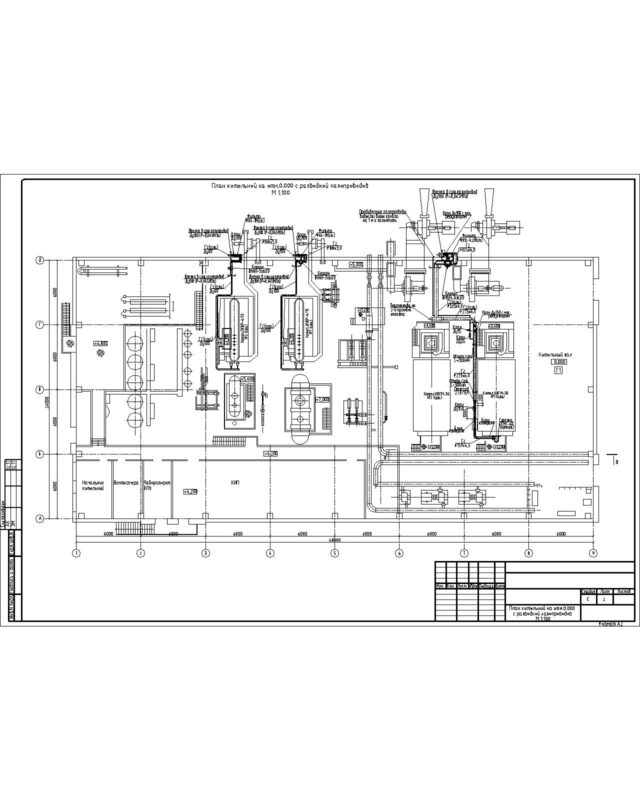

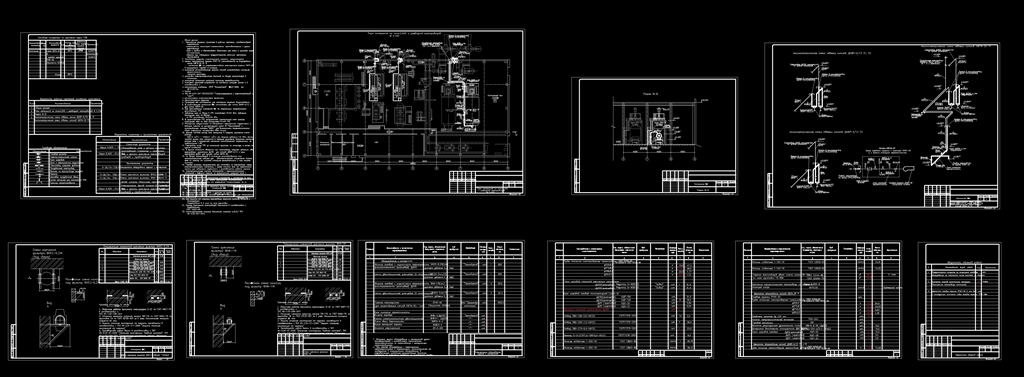

Газоснабжение котла КВГМ-30 с устройством автоматики контроля герметичности с планом котельной и запорной арматурой
Общие данные
1. Технические решения, принятые в рабочих чертежах, соответствуют требованиям
экологических, санитарно-гигиенических, противопожарных и других действующих
норм и правил и обеспечивают безопасную для жизни и здоровья людей эксплуатацию
объекта при соблюдении предусмотренных рабочими чертежами мероприятий.
2. Настоящим разделом строительного проекта предусмотрена:
· замена газомазутной горелки РГМГ-30 установленной на водогрейном котле КВГМ-30 N1 в
котельной №2 на энергоэффективные газомазутные горелки ГМГР-35 в в г.Слуцке;
· оснащение устанавливаемых горелок котлов устройствами контроля герметичности
запорной арматуры;
· установка электромагнитных клапанов на вводах газопроводов в котельную;
· оснащение котельной системой контроля загазованности.
3. Комплект чертежей разработан на основании исходных данных и в соответствии с:
· техническими условиями ПРУП "Минскоблгаз" № 02-9846 от 06.12.2017г.,
· Правил
· ТКП 45-4.03-267-2012(02250) "Газораспределение и газопотребление" и "изм.1";
· архитектурно-строительными решениями;
· технологическим заданием.
4. Природный газ используется для отопления, горячего водоснабжения.
5. В существующей котельной №2 установлены два котла ДКВР-4/13 и два котла КВГМ-30.
6. Для газоснабжения котельной №2 на территории предусмотрено действующее ГРП.
7. Давление газа на вводе в ГРП составляет Р=0,6 МПа. Давление природного газа на выходе
из ГРП составляет Р=0,045 МПа.
8. В существующем ГРП предусмотрен коммерческий учет расхода природного газа на базе расходомера Prowirl 70F.
9. Расходомер предусмотрен со встроенным электронным корректором и выводом сигнала на диспетчерский пункт УП "Минскоблгаз" с использованием системы "INDEL" для возможности телеметрического сбора информации посредством GSM-канала.
10. Данный часовой расход газа находится в пределах диапазона учета расхода
609,13 нм³/ч - 14482,11 нм³/ч при входном давлении 0,6 МПа. Данный часовой расход газа находится в пределах диапазона возможных значений расхода газа с предельным значением относительной погрешности, не превышающей 1,5%.
11. Газопровод после ГРП до котельной проложен по эстакаде, а затем по крыше котельной.
12. В здание котельной вводятся три газопровода среднего давления. Два газопровода диаметром Ду100 для котлов ДКВР-4/13 и один газопровод Ду300 для одногт котла КВГМ-30.
13. На вводах газопроводов в котельную устанавливается три электромагнитных клапана для автоматического отключения потока газа по сигналу от системы контроля загазованности и три газовых фильтра.
14. Газовые фильтры предназначены для установки на газопроводе, перед электромагнитными клапанами, с целью очистки газа от механических частиц для повышения надежности и долговечности работы клапана.
15. Электромагнитные клапана блокируются с газоанализаторами котельной с выводом сигнала на круглосуточно дежурный пост с телефонной связью.
16. Газовое оборудование, технические устройства и материалы (в том числе арматура) должны иметь сертификат соответствия требованиям безопасности или разрешение Госпромнадзора на их применение.
17. Герметичность запорной арматуры должна соответствовать классу А по
ГОСТ 9544-93.
18. Трубопроводы прокладывать и крепить по месту.
19. Арматуру установить в местах, удобных и безопасных для обслуживания и ремонта.
20. Для защиты от коррозии газопроводы окрасить краской, стойкой к атмосферным
воздействиям в 2 слоя по слою грунтовки.
21. Окраску внутренних газопроводов выполнить в соответствии с требованиями
ГОСТ 14202-69.
22. Антикоррозионную покраску выполнить согласно п.15.5.3 ТКП 45-4.03-267-2012.
