Проектирование газоснабжения г. Нижнедевицк

Воронежский государственный технический университет
Кафедра теплогазоснабжения и нефтегазового дела
Курсовой проект по дисциплине: "газоснабжение"
На тему: "Проектирование газоснабжения г. Нижнедевицк"
Воронеж 2018

Исходные данные:
1. Плотность населения - 90 чел/га.
2. Площадь микрорайона – 94,19 га.
3. Климатический район – г. Нижнедевицк.
4. Охват газоснабжением – 100 %
а) квартир с газовыми плитами и газовыми водонагревателями – 60 %
б) квартир с газовыми плитами без ЦГВ – 10 %
в) квартир с газовыми плитами и с ЦГВ – 30 %
г) отопление и вентиляция, % - 100; 30;
д) промышленных предприятий, кДж/год: 20•109; 25•109; 30•109.
5. Газ природный – Оренбургское месторождение.
6. Давление газа перед городом – 0,9 МПа.
7. Детальная разработка – устройство ШРП.
Содержание
Введение………………………………………………..............................................
1.Исходные данные…………………...…………………………………….….........
2. Определение расчетного расхода газа на уличную распределительную сеть..
2.1.Определение потребления газа различными категориями потребителей...
2.2.Расчет расхода газа на распределительную сеть……..………...……..……
3.Расчет тупиковой сети среднего (высокого) давления…………………....…....
4.Расчет распределительных газовых сетей низкого давления……………..…...
4.1.Расчет кольцевой газовой сети низкого давления………………...…...…...
4.2.Расчет тупиковой сети низкого давления…………………………...……....
5.Выбор оборудования сетевого регуляторного пункта……….…………………
6.Детальная разработка………………………………………………..……............
Заключение……………………………………………..…………………………....
Список литературы……………………………………………..…………………..

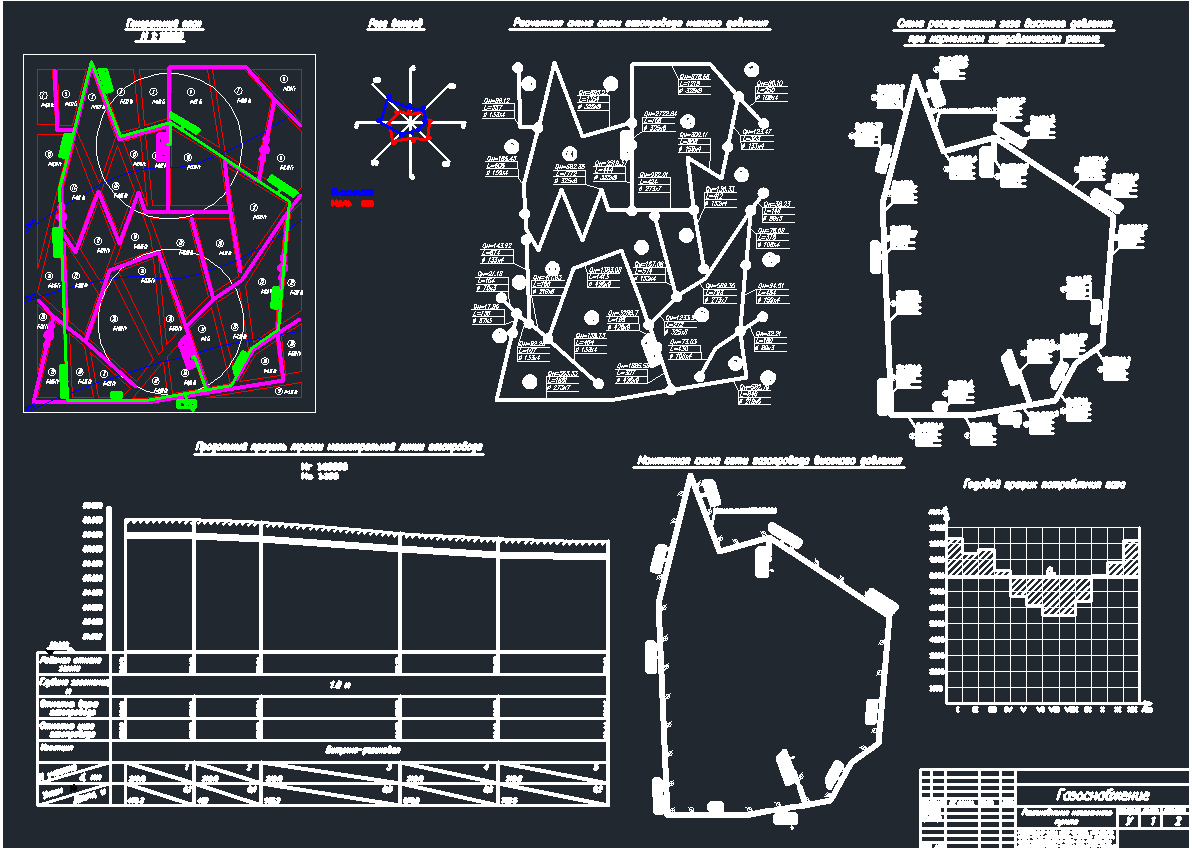

Состав: Генеральный план, расчетные схемы сети газоснабжения СД (ВД) и НД, профиль участка газопровода ВД Язык документа

Софт: AutoCAD 2015

Файлы:

Каталог / Инженерные системы / Газоснабжение / Проектирование газоснабжения г. Нижнедевицк

графическая часть
пояснилка.docx
содержание.doc
