евразийский национальный университет
Архитектурно строительный

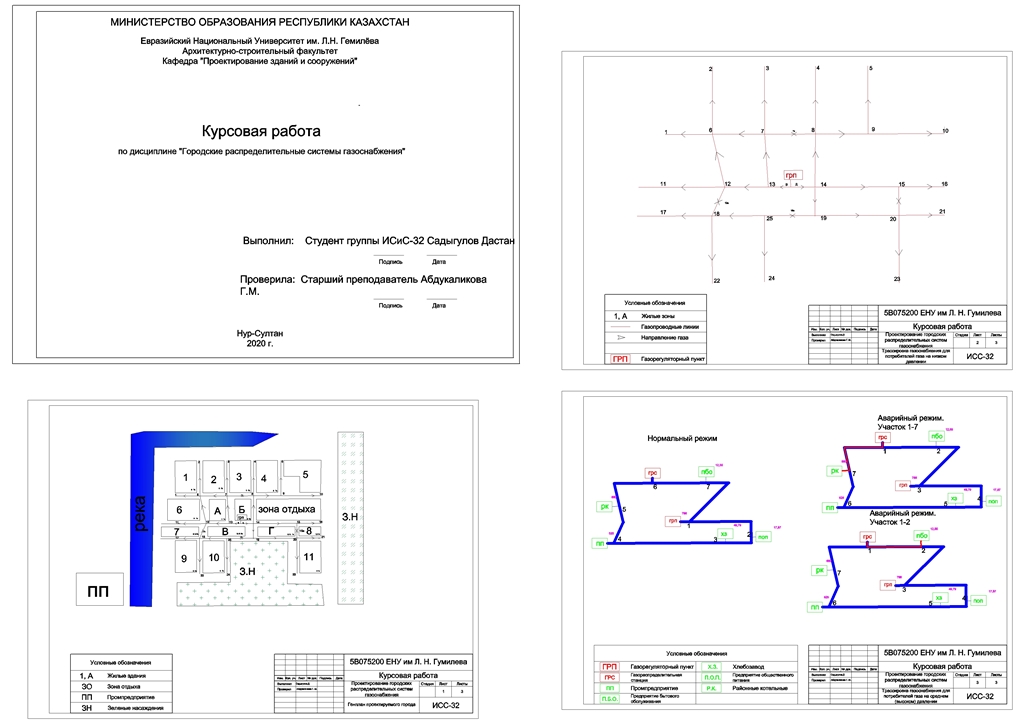

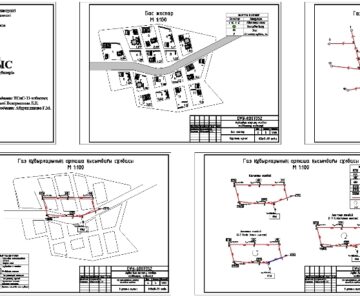

Курсовой проект по дисциплине "Городские распределительные системы газоснабжения
Нур Султан 2020
1. Характеристика газифицируемого города и определение количества жителей_________________________________________________________________5
2. Годовое потребление газа _________________________________________________6
2.1. Потребление газа в жилых домах ________________________________________6
2.2. Потребление газа в учреждениях здравоохранения _________________________6
2.3. Расчет годового газа для предприятий общественного питания _______________7
2.4. Потребление газа в крупных коммунальных предприятиях __________________7
2.5. Расчет годового расхода газа для хлебозаводов _____________________________8
2.6. Годовые расходы на предприятиях бытового обслуживания населения _________8
2.7. Расход газа промышленными предприятиями ___________________________9
2.8. Расход газа на отопление, вентиляцию и горячее водоснабжение жилых и общественных зданий __________________________________________________9
2.9. Годовой расход газа на мелкие отопительные установки_____________________12
2.10. Определение годового расхода газа городом_______________________________12
3. ОПРЕДЕЛЕНИЕ РАСЧЕТНЫХ ЧАСОВЫХ РАСХОДОВ ГАЗА_________________13
3.1. Определение максимальных расчетных часовых расходов газа для потребителей газа низкого давления______________________________________________________13
3.2. Определение максимальных расчетных часовых расходов газа для потребителей газа среднего давления_____________________________________________________14
4. ВЫБОР СИСТЕМЫ ГАЗОСНАБЖЕНИЯ____________________________________17
4.1. Определение числа ступеней давления в газовых сетях______________________17
4.2. Определение количества и расположения ГРП_____________________________18
5. Гидравлический расчет____________________________________________________20
5.1. Максимальные часовые и удельные расходы газа для всех питающих контуров сети._________________________________________________________________20
5.2. Результаты расчета удельных путевых, путевых, транзитных и расчетных расхдов газа._________________________________________________________________20
5.3. Гидравлический расчет кольцевой сети низкого давления___________________21
5.4. Гидравлический расчет тупиковых участков_________________________________23
5.5. Гидравлический расчет аварийных режимов _________________________________25
5.6. Гидравлический расчет при нормальном режиме______________________________26
• Заключение
«Городские распределительные системы газоснабжения»
Исходные данные к работе:
1. Район проектирования: г. Павлодар;
2. Плотность населения: 250 чел/га;
3. Доля людей, проживающих в квартирах:
- имеющих централизованное горячее водоснабжение: Х1 = 44% = 0,44;
- без горячего водоснабжения: Х2 = 14% = 0,14;
- с горячим водоснабжением от газовых водонагревателей: Х3 = 42% = 0,42;
4. Нормы расхода теплоты на одного человека в год:
- q1 = 2 800 МДж;
- q2 = 4 600 МДж;
- q3 = 8 000 МДж;
5. Теплотворная способность газа: = 37600 кДж/нм3;
6. Охват газоснабжением учреждений здравоохранения:
- на приготовление пищи: = 64% = 0,64;
- на горячее водоснабжение: = 54% = 0,54;
7. Нормы расхода теплоты в учреждении здравоохранения:
- на приготовление пищи: = 3 200 МДж/год;
- на горячее водоснабжение: = 9 200 МДж/год;
8. Охват газоснабжением предприятий общественного питания: Упоп = 59% = 0,59;
9. Норма расхода теплоты на приготовление завтрака(ужина) или обеда: qпоп = 6,3 МДж/год;
10. Охват газоснабжением прачечных: Уп = 34% = 0,34;
11. Норма расхода теплоты прачечными: qп = 12 600 МДж/год;
12. Охват газоснабжением бань: Уб = 59% = 0,59;
13. Норма расхода теплоты банями: qб = 40 МДж/год;
14. Охват газоснабжением хлебозаводов: Ух.з. = 74% = 0,74;
15. Норма расхода теплоты хлебозаводом: qх.з. = 5 450 МДж/год;
16. Норма расхода теплоты промышленным предприятием: qпп = 174*106 кДж/год.
