Капитальный ремонт коммерческого узла учета расхода газа на объекте: АГРС-3

Капитальный ремонт коммерческого узла учета расходагаза на объекте: АГРС-3 дер. Сизяшур , инв.№14319. Части ТХ, АТХ.
1. Проект коммерческого узла учета газа на основе вихревого счетчика газа DY-E, Ду50 мм разработан на основании следующих документов:
- Технического задания на разработку рабочего проекта на капитальный ремонт коммерческого узла учета расхода газа на объекте: АГРС-3 дер. Сизяшур, инв.14319.
- "Типовых технических условий на проектирование капитального ремонта коммерческих узлов учета расхода газа на основе вихревого счетчика типа DY-E.
- "Правил учета газа", утвержденных Минтопэнерго и Гос.газовой инспекцией 14.10.1996 г.; и т.д.

2. Коммерческий узел учета расхода газа в настоящем проекте организован на основе возможностей корректора СПГ 761.1 производства фирмы НПФ "Логика", г. Санкт-Петербург.
В состав проектируемого узла учета входят следующие оборудование:
- Счетчик газа DY-E Ду 50 - 1шт;
- корректор СПГ761.1 (имеет интерфейс для подключения РС и принтера) - 1шт;
- датчик абсолютного давления EJA510A-ECS9N-07NN/KS2/QR - 1шт;
- датчик температуры ТСМ 012.50-Exd-100М-А-4-1-100-6-Н-М20х1,5-1-К(5-7)-П-1шт;
- блок питания двухканальный Метран 602 (питание преобразователя давления газа, датчика температуры и датчика расхода газа);
- щит учета и питания ЩУиП;

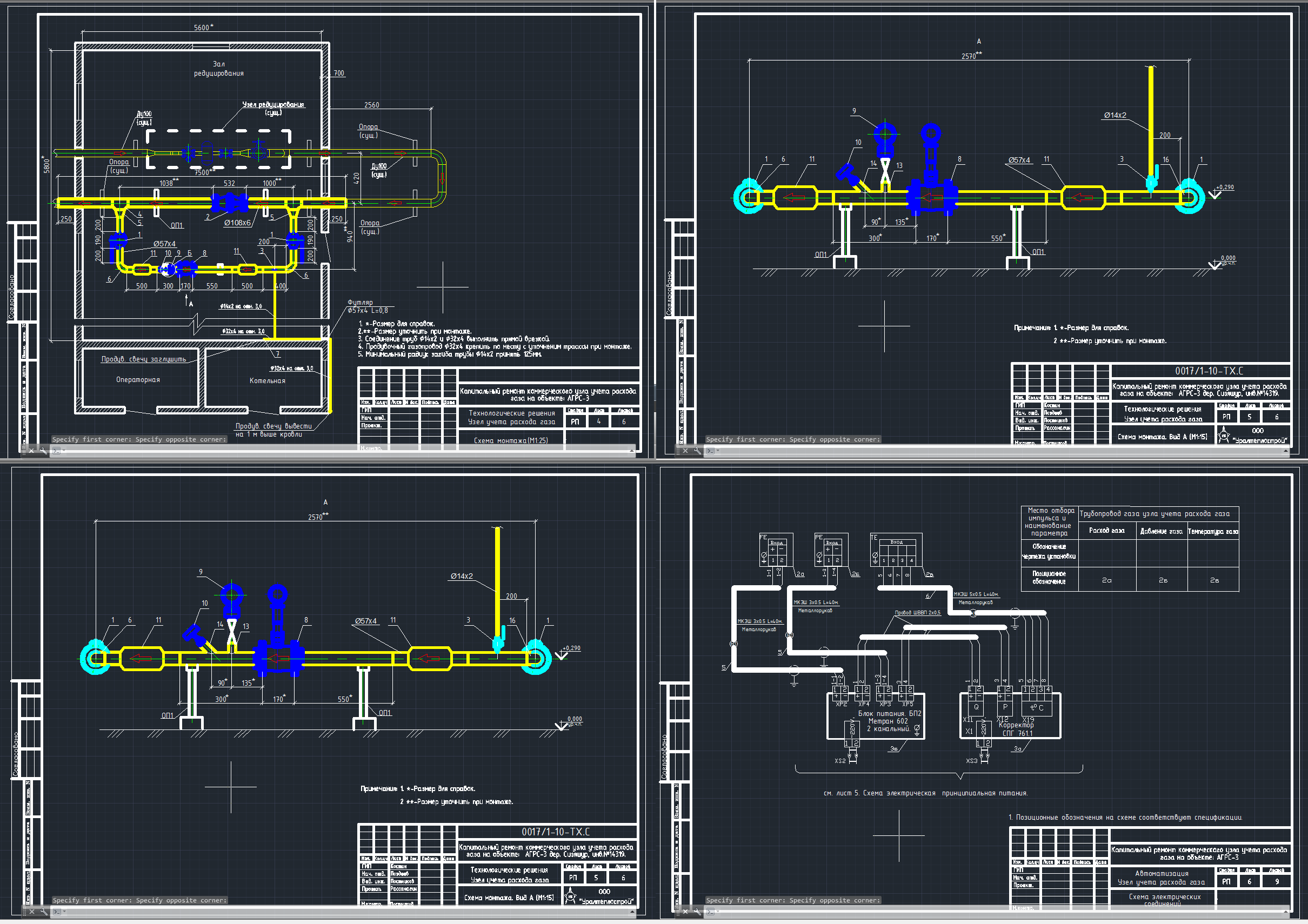

Состав: Общие данные, схема демонтажа, схема монтажа, спецификация, план расположения электрооборудования, план электрических цепей Язык документа

Софт: AutoCAD 2011

Файлы:

Каталог / Инженерные системы / Газоснабжение / Капитальный ремонт коммерческого узла учета расхода газа на объекте: АГРС-3

АГРС УУ.dwg
