Комплектная газорегуляторная установка (на раме)
Рабочий чертеж ГРУ для комплекта внутреннего газоснабжения. Это не серийное изделие, однако может найти широкое применение при подходящих давлении и расходе горючих газов. Применяется в котельных и других газопотребляющих установках. Разработана для автоматического регулирования давления и коммерческого учета попутного нефтяного газа, но может быть использована и для работы на природном газе. Применяемые комплектующие соответствуют гос. политике импортозамещения. Данная установка может быть изготовлена на специализированном предприятии и доставлена на объект в полной заводской комплектности.
Давление газа на входе - среднее (0,005-0,3 МПа), давление на выходе - низкое (до 0,005 МПа). Расход газа через установку имеет достаточно широкий диапазон и определяется характеристиками расходомера и регулятора давления газа.

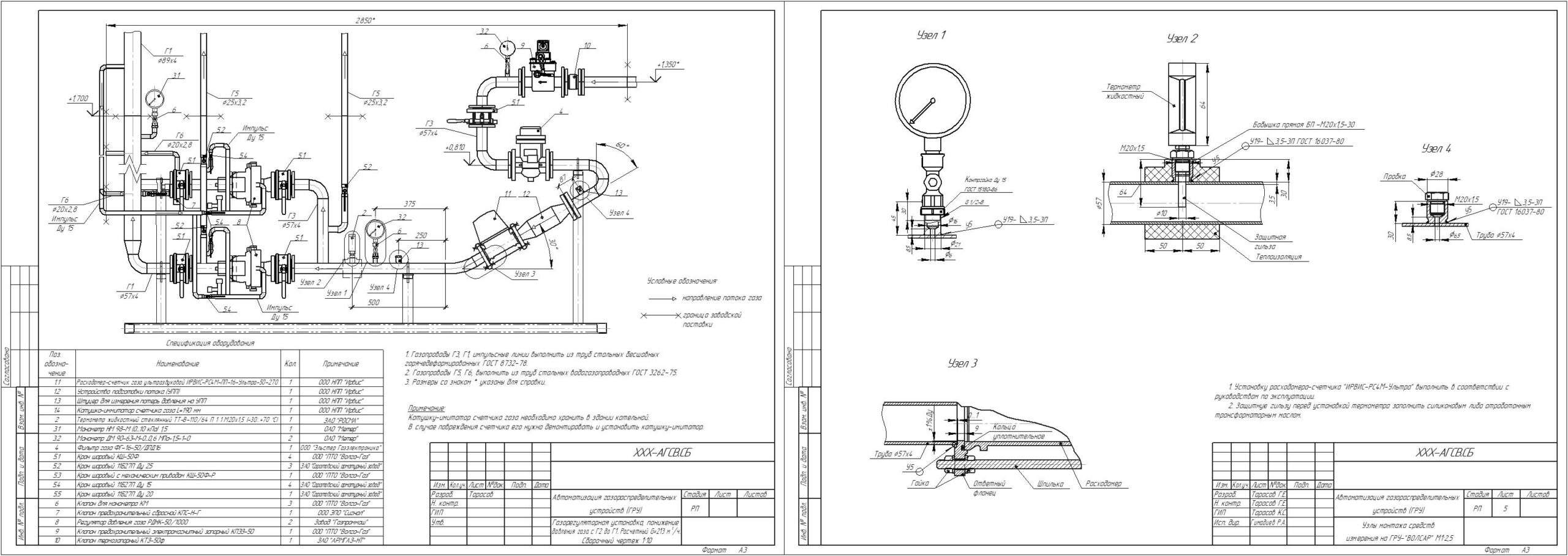

Состав: Сборочный чертеж с детализацией средств измерений
Софт: КОМПАС-3D 16.1
