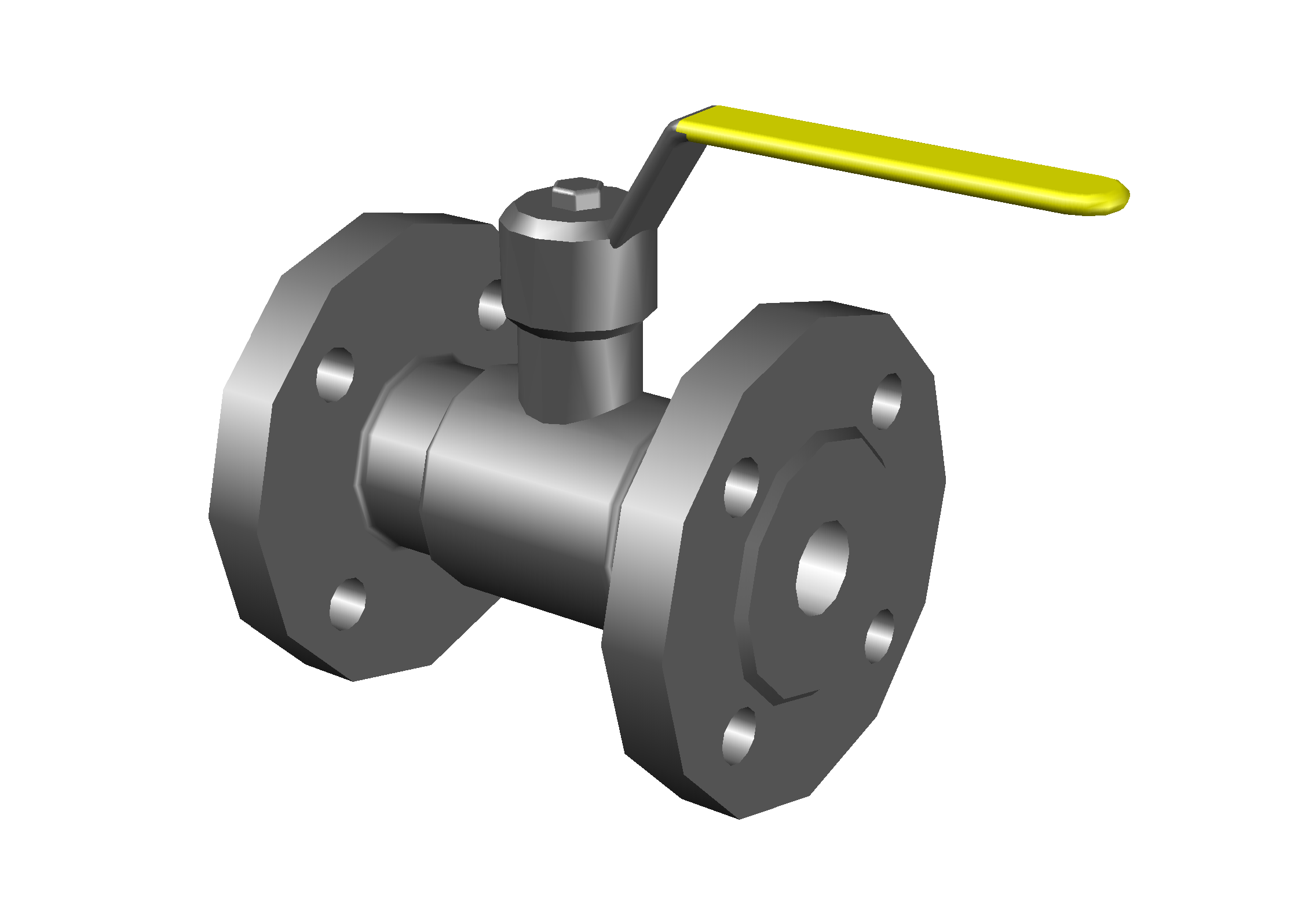

Кран шаровый газовый стальной КШГ фланцевый DN20

Предназначен Эксплуатации в качестве запорной арматуры на трубопроводах , транспортирующих природный газ и нефтепрдуктов.Присоединение к трубопроводу фланцевое с присоеденительными размерами по ГОСТ 12820-80. Материал: сталь. Габариты:
Диаметр условный 20.
Длина -120мм
Диаметр по фланцу- 105мм.
Высота -140 мм
Рабочее давление 1.6 МПа

Состав: Модель одной деталью Язык документа

Софт: AutoCAD 2012

Каталог / Инженерные системы / Газоснабжение / Кран шаровый газовый стальной КШГ фланцевый DN20

Просмотр файлов
ООО Газстрой ГШК 0020 ф.dwg
