Проект выполнен в соответствии с требованиями СН РК 4.03-01-2011 "Газораспределительные системы", на основании технических условий выданных заказчиком. Максимльный расход газа 4,5 нм3/ч.Тепловое потребление здания 42873кВт 3. Место подключения - проектируемый стальной газгольдер среднего давления III категории Ру 0,3МПа установленный на территории АЗС.
- Главная -
- Чертежи -
- Инженерные системы -
- Газоснабжение -
- Наружное газоснабжение от подземного газгольдера
Наружное газоснабжение от подземного газгольдера
0
1
610
14
0
100
Автор
maizhm
maizhm
Дата
07.06.2018
Язык
Русский
Состав

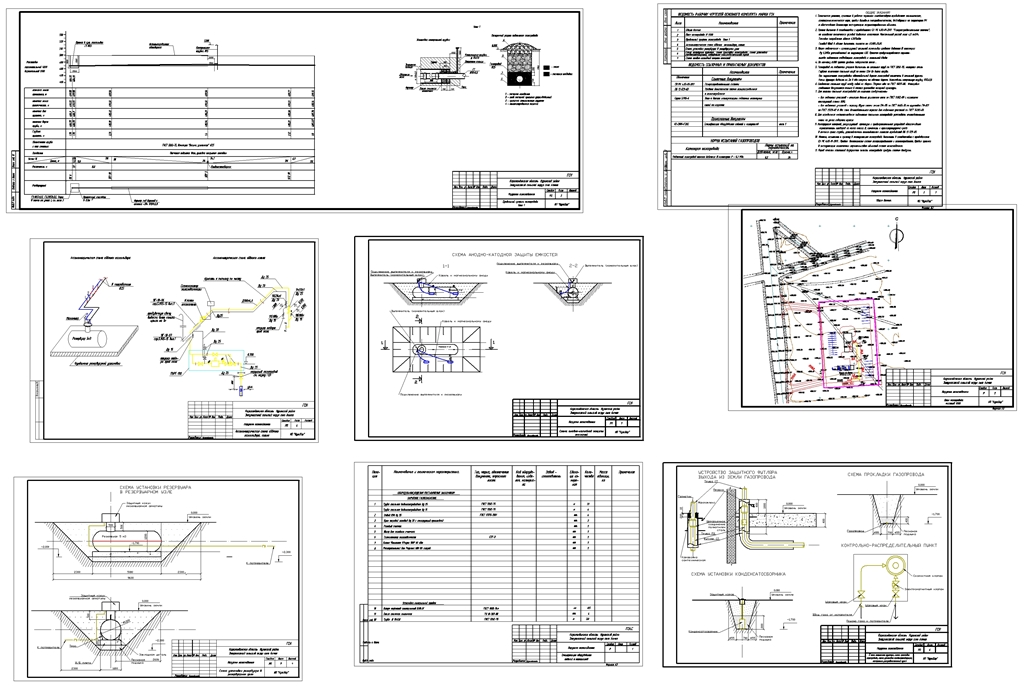

Общие данные. План газопровода масштаб 1:500. Продольный профиль газопровода Узел 1. Аксонометрическая схема обвязки газгольдера, котла. Схема установки резервуара в резервуарном узле. Схема защитного футляра схема прокладки газопровода схема установки. Схема анодно-катодной защиты емкостей
