Опора трубопровода DN100

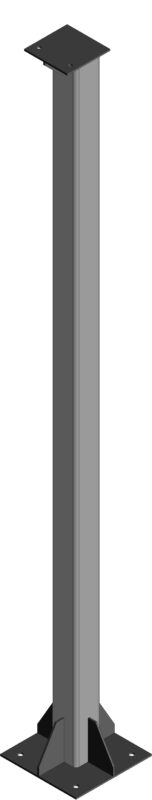

Высота опоры 2446 мм (2500 мм до оси трубопровода). Опора выполнена из квадрата 100. Крепление трубопровода к опоре предусматривается U-образным хомутом. Крепление опоры к бетонному полу предусматривается четырьмя анкерными болтами DN16.

Состав: 3D сборка

Софт: КОМПАС-3D v18

Файлы:
опора/
опора/ЖА-100-127-30.m3d
опора/ЖГ-100-127-30.m3d
