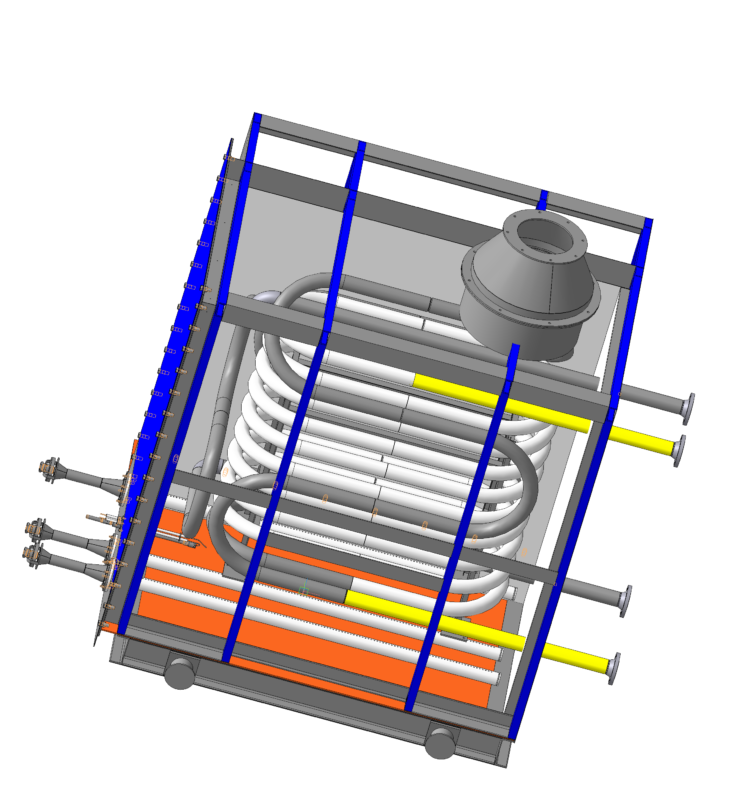

Подогреватель газа прямого действия с инжекционными горелками 300 кВт. Тех. газ: Рмакс.= 40 бар Qмак= 7000 нм3/час Твх=170 гр. С Твых=320 гр. С Топливный газ: 50 кПа 60 м3/час. В 3д сборке предупреждения!
- Главная -
- Чертежи -
- Инженерные системы -
- Газоснабжение -
- Печь-подогреватель газа прямого действия
Печь-подогреватель газа прямого действия
0
0
15
0
0
300
Сообщить о проблеме
Автор
владимир Удовиченко
Дата
12.01.2026
Язык
Русский
Состав
3Д модели и чертежи. Блок бокс заимствован из ПГА-200, ДЕТАЛИРОВКА только габаритная. Блок змеевика и блок горелок - полный комплект.
