Проектирование газопровода

Воронежский ГАСУ
Кафедра ТГСиНГД
Курсовой проект по дисциплине "Газопроводы"
На тему:"Проектирование газопровода"
Воронеж 2015

Месторождение «Газлинское», Узбекистан.
Состав (% объему):
CH4 = 93;
C2H6 = 3,1;
C3H8 = 0,7;
C4H10 = 0,6;
CO2 = 0,1;
N2 + редкие газы = 2,5;

В данной работе рассматривается проектирование газовых сетей

Введение
1. Определение характеристики газообразного топлива
1.2. Определение численности населения
1.3. Определение годового расхода газа различным потребителям
1.4. Определение годового расхода газа на распределительную сеть
1.5. Определение часовых расчетных расходов газа
1.6. Определение минимального кол-ва ГРП
1.7. Определение сосредочиваемых и путевых расходов газа по контуру газовой сети
1.8. Определение путевых расходов газа на участках кольцевой сети
1.9 Определение расчетных часовых расходов газа по участкам кольцевой сети
1.10. Определение гидравлических потерь давления на участках сети
2. Гидравлических расчет сети среднего (высокого) давления
3. Гидравлический расчет внутридомовой сети
Заключение
Библиографический список

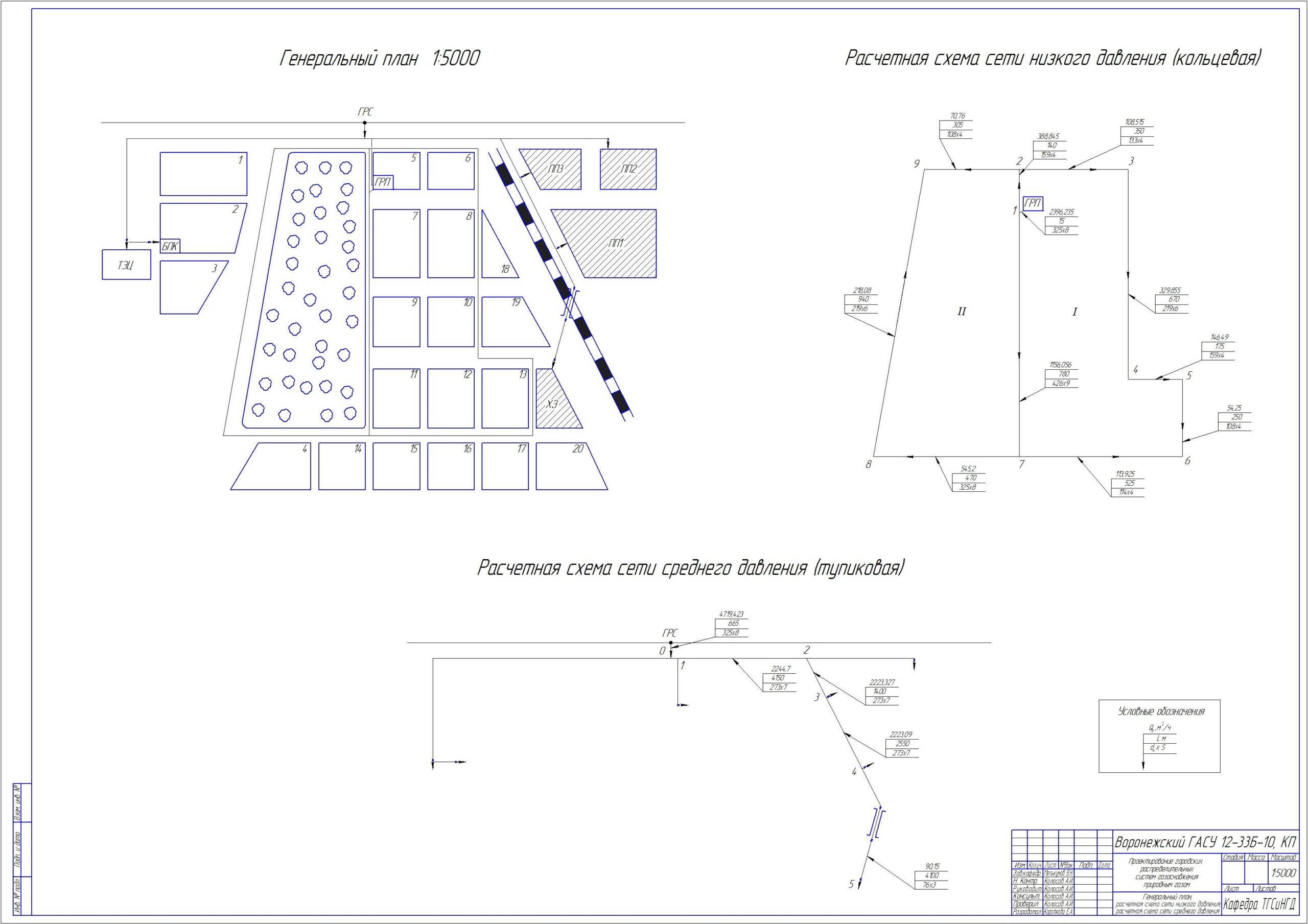

Состав: Генеральный план, расчетная схема сети низкого давления, расчетная схема сети среднего давления, план первого этажа дома с разводкой газовых сетей, план типового этажа, аксонометрическая схема Язык документа

Софт: КОМПАС-3D 15.1

Сайт: www

Файлы:

Каталог / Инженерные системы / Газоснабжение / Проектирование газопровода

2.cdw
газопроводы.cdw
газопроводы.docx
