Расчет газопровода для городского района

Сибади, кафедра "ТНКИ", дисциплина "Газовые сети" 2014 г.

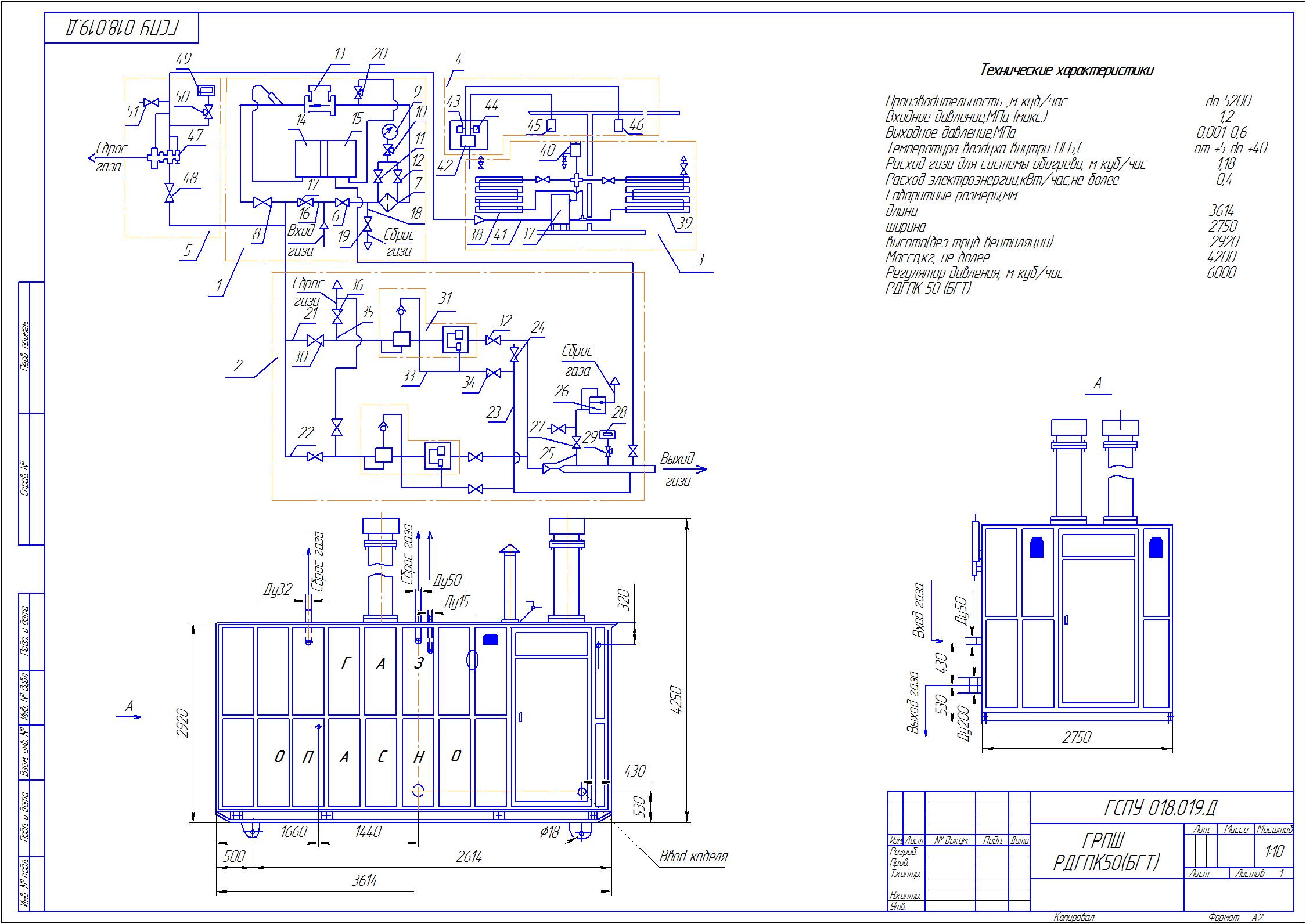

В данном работе проектируется газопровод для городского района. Исходные данные включают в себя длины участков газопровода, состав природного газа, схему газопровода. Графическая часть состоит 1 листа включающего ВО, и СБ чертёж, 2 листа спецификации. Пояснительная записка содержит 18 листов, 6 таблиц, 8 используемых источников.
По проведённым расчётам был выбран регулятор РДГПК-50.

Технические характеристика
Производительность ,м куб/час до 5200
Входное давление,МПа (макс.) 1,2
Выходное давление,МПа 0,001-0,6
Температура воздуха внутри ПГБ,С от +5 до +40
Расход газа для системы обогрева, м куб/час 1,18
Расход электроэнергии,кВт/час,не более 0,4
Габаритные размеры,мм
длина 3614
ширина 2750
высота(без труб вентиляции) 2920
Масса,кг, не более 4200
Регулятор давления, м куб/час 6000
РДГПК 50 (БГТ)

Состав: Регулятор, Газовые сети, Газопровод. Язык документа

Софт: КОМПАС-3D 14

Сайт: www

Файлы:

Каталог / Инженерные системы / Газоснабжение / Расчет газопровода для городского района

спецификация1.cdw
спецификация2.cdw
Чертеж.cdw.bak.cdw
моя записка.docx
фотки
