Расчет общезаводского газопровода

Белорусский национальный технический университет
Кафедра «Промышленная теплоэнергетика и теплотехника»
Курсовой проект по дисциплине «Системы газоснабжения промышленных предприятий»
На тему: «Расчет общезаводского газопровода»
Минск 2021

В проекте произведен расчет общезаводского газопровода

Исходные данные:
Годовой расход газа на отопл., 106 нм3 6
Годовой расход газа к/быт., 106 нм3 5
Производственный максимально-часовой
расход газа зимой, нм3/час

В1 30
В2 300
В3 800
В4 100
В5 1300
В 2530
Длина участка, м I 140
II 12
III 17
IV 28
V 10
до ГРП 200
Количество поворотов на участке
I 1
II 2
III 1
IV 1
V 2
до ГРП 1
Количество конденсатоотводчиков на участке
I 1

V 1
до ГРП 1
Количество задвижек на участке
V 2
до ГРП 5
Давление на вводе Рн, бар 3,4
Давление у последнего цеха, мбар 160
Вид газа К
Количество фильтров до ГРП 1
Предохранительный клапан до ГРП 1
Счетчик или диафрагма до ГРП 1
Летняя нагрузка (май-сентябрь) = 0,2В1+0,3В3+0,4В5 766
Топливо Коксовый газ 0=0,5 кг/нм3

СОДЕРЖАНИЕ
ВВЕДЕНИЕ
1 ПОСТРОЕНИЕ ГОДОВОГО ГРАФИКА ПОТРЕБЛЕНИЯ ГАЗА И ОПРЕДЕЛЕНИЕ ЕГО РАСЧЕТНЫХ ГОДОВЫХ РАСХОДОВ

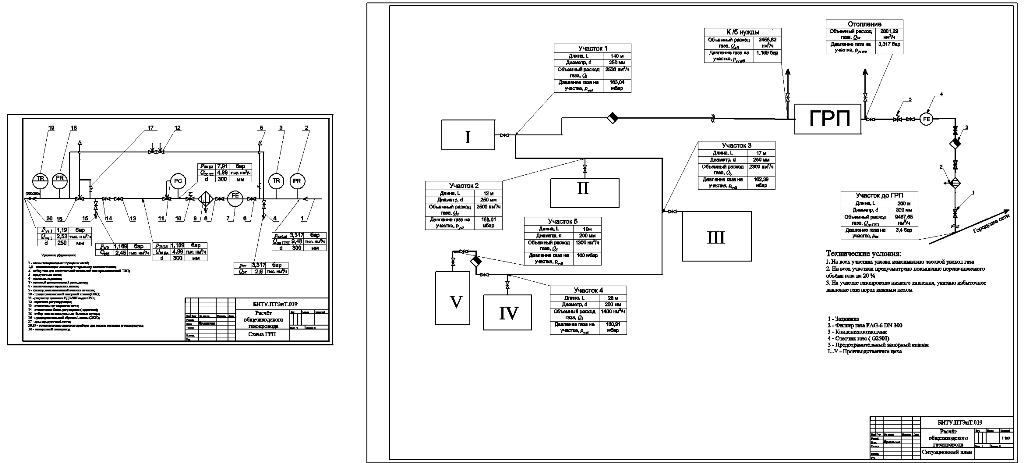

2 ВЫБОР ОБЩЕЙ СХЕМЫ ПОДАЧИ ГАЗА ЗАДАННЫМ ПОТРЕБИТЕЛЯМ И СОСТАВЛЕНИЕ РАСЧЕТНОЙ СХЕМЫ
3 ГИДРАВЛИЧЕСКИЙ РАСЧЕТ МЕЖЦЕХОВОГО ГАЗОПРОВОДА НИЗКОГО ДАВЛЕНИЯ
4 ГИДРАВЛИЧЕСКИЙ РАСЧЕТ ГАЗОПРОВОДА СРЕДНЕГО ДАВЛЕНИЯ ОТ ВВОДА ДО ГРП
5 ВЫБОР ФИЛЬТРОВ, СЧЁТЧИКОВ ГАЗА И ОПРЕДЕЛЕНИЕ ДАВЛЕНИЯ ГАЗА Р1 ПЕРЕД РЕГУЛЯТОРОМ ДАВЛЕНИЯ (РД)
6 ВЫБОР РЕГУЛЯТОРА ДАВЛЕНИЯ (РД) ДЛЯ ГАЗОРЕГУЛИРУЮЩЕГО ПУНКТА (ГРП)
7 ОПРЕДЕЛЕНИЕ НАИМЕНЬШЕГО ТРЕБУЕМОГО ДАВЛЕНИЯ ГАЗА НА ВВОДЕ РН,MIN
ЗАКЛЮЧЕНИЕ
ЛИТЕРАТУРА
