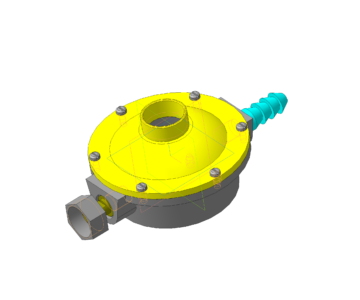

Редуктор газовый РДСГ 1 - 1,2 (сборочный чертеж)

Белорусско-российский университет
Кафедра : инженерная графика
Сборочный чертеж газового редуктора РДСГ 1 - 1,2

Регулятор предназначен для автоматического поддержания в заданных пределах давления сжиженных углеводородных газов, отбираемых из баллонов. Давление газа до 1,6 МПа.
Корпус и крышка регулятора изготовлены из алюминия АК12ч ГОСТ 1583-93.
Для производства РДСГ применяются детали только из цветных сплавов, согласно ГОСТ 21805, и не используются пластмасса в механизме регулирвки давления, что значительно повышает долговечность и безопасность работы регулятора в сравнении с конкурентными аналогами.
Вид климатического исполнения по ГОСТ 15150-69
У2, при этом нижнее значение температуры окружающего воздуха минус 30 °С;
Исходные даныне:
Рабочее давление на входе в регулятор, МПа : 0,07-1,6
Объемный расход газа, м3 /ч : 1,2
Давление на выходе из регулятора, Па : не менее 2000 и не более 3600
Габаритные размеры, мм : 149х52хØ105
Масса, кг : 0,28
Гарантийный срок эксплуатации : 36 месяцев
Гарантийный срок хранения : 24 месяца с даты выпуска
Под действием пружины регулятор давления в исходном положении открыт. Через входной штуцер и дроссельный зазор между ним и запорнорегулирующим органом газ поступает в подмембранную полость корпуса, воздействует своим давлением на чувствительный элемент мембрану и через выходное отверстие корпуса поступает к горелкам газового аппарата (к потребителю).
При повышении входного давления или уменьшении расхода через расходный штуцер корпуса давление в полости корпуса увеличивается и поднимает вверх чувствительный элемент мембрану , которая через шток , жестко соединенный с мембраной, поворачивает запорно-регулирующий орган вокруг оси , вставленной в стойку . Дроссельная щель между входным штуцером и запорно-регулирующим органом уменьшается, и повышение давления прекращается.

Состав: Спецификация и чертеж Язык документа

Софт: КОМПАС-3D 17.1

Сайт: www

Файлы:

Каталог / Инженерные системы / Газоснабжение / Редуктор газовый РДСГ 1 - 1,2 (сборочный чертеж)

лягушка.cdw
лягушка.spw
