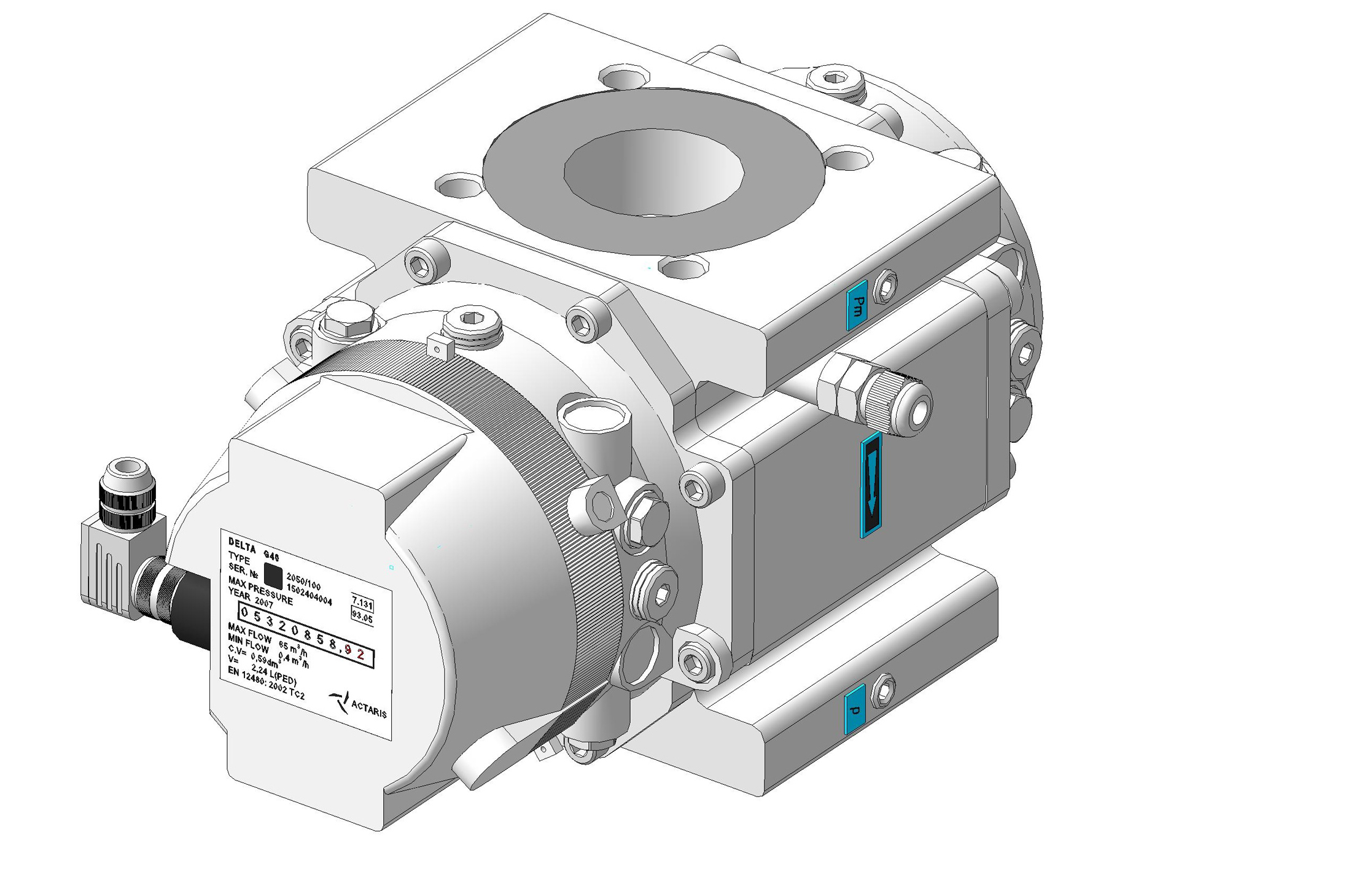

Счетчик газовой DELTA G40

Промышленный ротационный счетчик газа DELTA (Дельта), предназначен для измерения объема газа, прошедшего через них при рабочих условиях в единицах объема (max 65м3/час). Для приведения величины объема газа к нормальным условиям используется электронный корректор объема газа.
Устройство и принцип работы
Поток газа вращает роторы, которые отсекают определенную порцию газа и перемещают ее от
входного к выходному патрубку. Количество оборотов роторов пропорционально объему газа, прошедшему через счетчик.

Состав: 3D сборка, 3д детали Язык документа

Софт: КОМПАС-3D 13 SP2

Файлы:

DELTA G40 2050/Корпус счетчика.m3d
DELTA G40 2050/Крышка.m3d
DELTA G40 2050/Панель.m3d
DELTA G40 2050/Переходник.m3d
DELTA G40 2050/Счетчик газовой DELTA G40 (2050).a3d
DELTA G40 2050/Штуцер.m3d
DELTA G40 2050
