Сравнение вариантов газоснабжения жилого многоэтажного дома сжиженным и природным газом

Санкт-Петербуржский государственный архитектурно-строительный университет
Кафедра теплогазоснабжения и вентиляции
Выпускная квалификационная работа по дисциплине "Газоснабжение"
На тему: "Сравнение вариантов газоснабжения жилого многоэтажного дома сжиженным и природным газом"
Санкт-Петербург 2022

Исходные данные для проектирования согласно заданию:
1) графическая часть ВКР:
- архитектурно-строительная часть объекта проектирования;
- топографическая съемка участка строительства;
2) климатические параметры района строительства;
3) параметры газа: СУГ и природного;
4) паспортные данные газового оборудования.
1.1.1 Архитектурно-строительная часть объекта проектирования
В качестве архитектурно-строительной части выбран девятиэтажный мно-гоквартирный жилой дом.

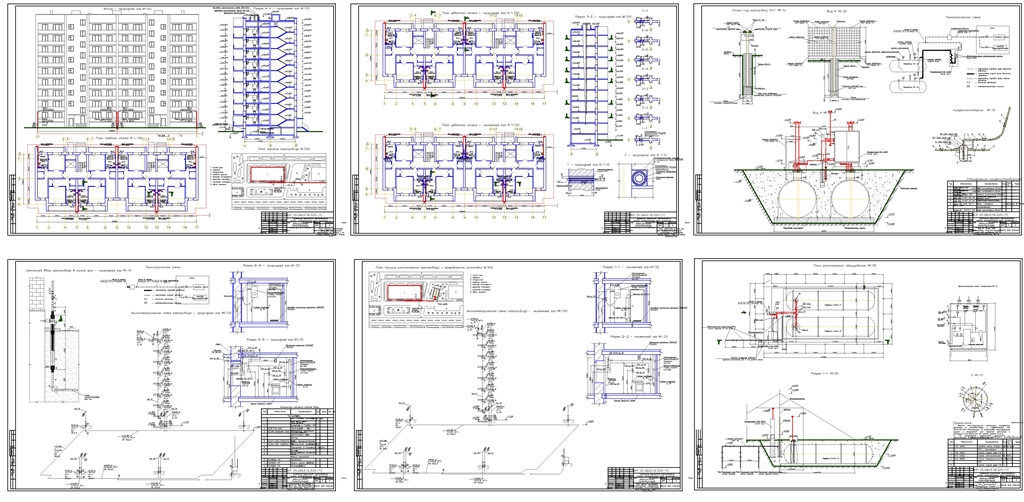

В исходную графическую часть входит:
1) фасад здания;
2) план типового этажа;
3) разрез здания;
4) топографическая съемка.
1.1.2 Климатические параметры района строительства (г. Выборг)
1.1.3 Расчетные параметры СУГ и природного газа (месторождение «Карадагское»)
Расход газа при утечке:
1) Расход природного газа при утечке G = 0,31 м3;
2) Расход сниженного газа при утечке G = 0,12 м3.
1.1.4 Паспортные данные газового оборудования
1.1.4.1 Четырех конфорочная плита с духовым шкафом «Gazlux», модель Gazlux 315W, типа ПГ-4
1.1.4.2 Водонагреватель проточного типа с закрытой камерой сгорания WARM AUROS, модель KA11224

Содержание
Введение 3
1 Общая часть 6
1.1 Исходные данные 6
1.2 Перенастройка плиты 11
1.3 Перенастройка водонагревателя 13
1.4 Характеристика объекта проектирования 14
2 Определение физико-химических свойств газа 16
2.1 Определение физико-химических свойств природного газа 16
2.2 Определение физико-химических свойств сжиженного газа (СУГ) 22
2.3 Вывод 25
3 Подбор и расчет газового оборудования 26
3.1 Определение суммарного расхода газа на квартиру 26
3.2 Подбор газового счетчика 27
3.3 Подбор электромагнитного клапана 29
3.4 Подбор сигнализатора давления для сжиженного и природного газа 33
4 Расчет вентиляции 37
4.1 Расчет приточной вентиляции 38
4.2 Расчет вытяжной вентиляции 40
5 Расчёт дымохода 43
5.1 Расчет диаметра дымохода 43
5.2 Аэродинамический расчет дымохода 48
6 Гидравлический расчет 55
6.1 Гидравлический расчет домового газопровода 55
7 Газоснабжение квартала города 62
7.1 Гидравлический расчет квартальной сети 62
7.2 Подбор ГРПШ для варианта газоснабжения природным газом 67
8 Подбор резервуарной установки 72
8.1 Общие данные 72
8.2 Подбор испарительной установки 74
8.3 Подбор резервуаров для сниженного газа 77
9 Сравнительная характеристика проектный решений квартальной сети для снабжения природным и сниженным газом 81
Заключение 83
Список литературы ..84
