Технология монтажа подземного магистрального газопровода среднего давления.

Московский государственный строительный университет
Кафедра: Основы технологии систем ТГВ.
Курсовой проект на тему: Технология монтажа подземного магистрального газопровода среднего давления.
Москва 2018г.

По заданию газопровод среднего давления, предназначенный для газоснабжения предприятия и населения через ГРП имеет общую протяженность 238м. Диаметр газопровода Ø114×4,0 из стальных электросварных труб в соответствии с ГОСТ 8696-74. Тип грунта при заложении газопровода - глина, суглинок прочный. Остальные данные принимаем согласно СНиП 42-01 и СП 42-101.
Содержание
Введение
1.Исходные данные возводимого сооружения
2.Производственная база строительства
3.Объем работ
3.1. Объем земляных работ
3.1.1. Разбивка трассы
3.1.2. Срезка растительного слоя
3.1.3. Предварительная планировка строительной площадки
3.1.4. Расчет размеров траншеи
3.1.5. Разработка грунта под приямки для сварки труб
3.1.6. Определение объёма земляных работ по рытью колодцев
3.2. Определение общего объема земляных работ
3.3. Определение трубного объема засыпаемого трубопровода
3.4. Определение рабочего объёма колодца
3.5. Определение объема обратного засыпки грунта и вывоза грунта
3.6. Определение объема грунта на вывоз
3.7. Объем работ по монтажу трубопроводов и арматуры
4.Метод производства работ
5. Подбор строительных машин
5.1. Выбор экскаватора
5.2. Выбор автосамосвала для перевозки грунта
5.3. Выбор крана
5.4. Выбор бульдозера
5.5. Ведомость машин, механизмов, оборудования и приспособлений
6. Составление ведомости состава и объема работ.
6.1. Ведомость подсчета затрат труда и машинного времени по строительству
7. Календарный план производства работ по объекту
8. Определение технико-экономических показателей
9. Техника безопасности
9.1. Техника безопасности при производстве земляных работ
9.2. Техника безопасности при погрузочно-разгрузочных работах и перевозках грузов
9.3. Техника безопасности при монтаже и испытании газопроводов
9.4. Техника безопасности при укладке трубопровода
Список использованной литературы

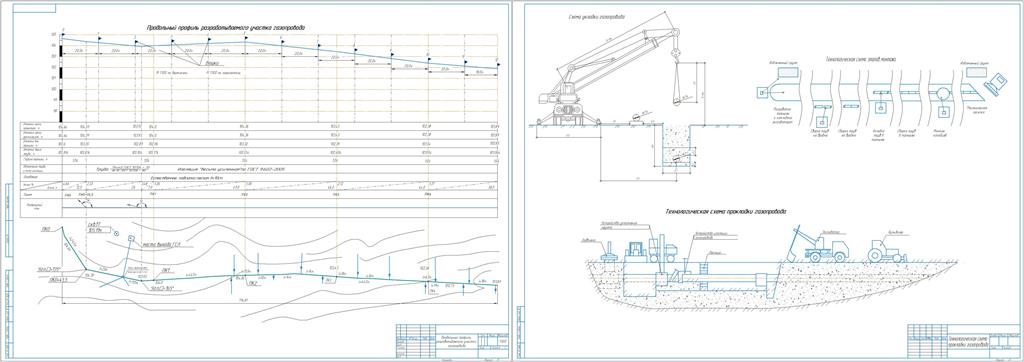

Графическая часть 2л. формата А1: 1. Продольный профиль разрабатываемого участка газопровода, 2. Технологическая схема прокладки газопровода.

Состав: Пояснительная записка, Продольный профиль разрабатываемого участка газопровода. Технологическая схема прокладки газопровода. Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Инженерные системы / Газоснабжение / Технология монтажа подземного магистрального газопровода среднего давления.
