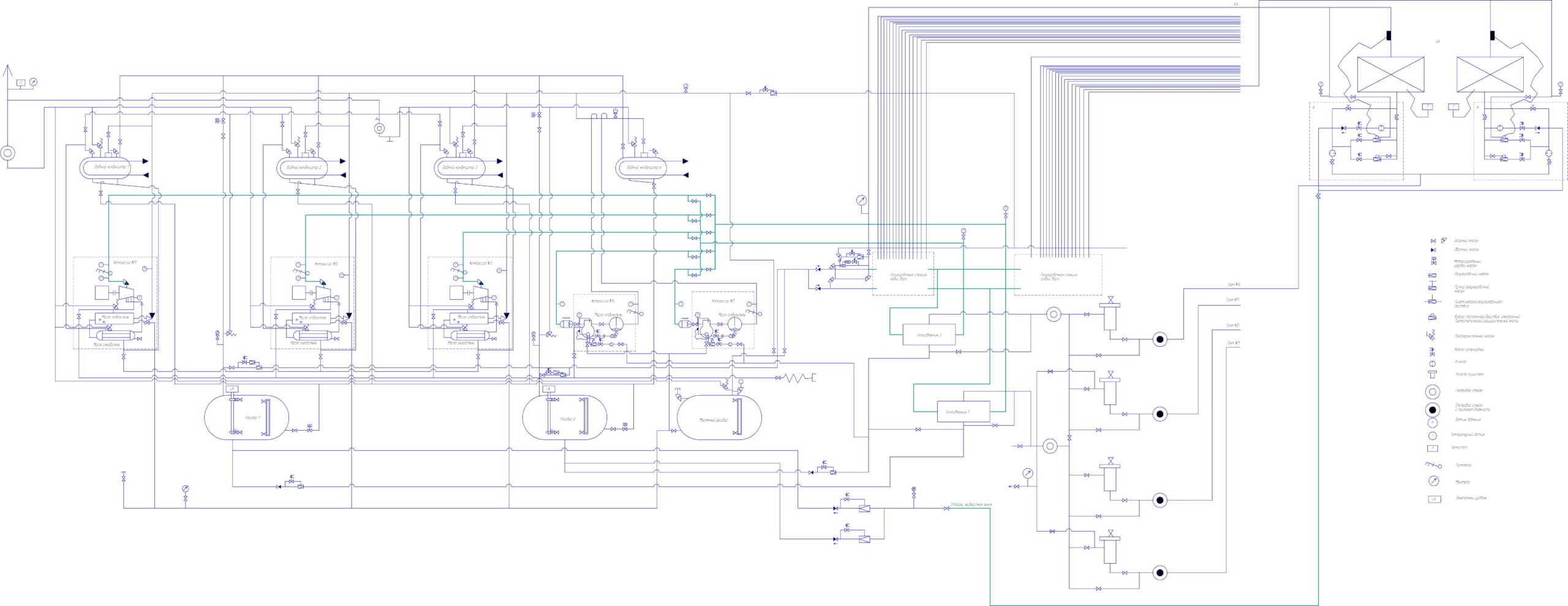

Гидравлическая схема рефрижераторного судна

ИТМО
Кафедра Холодильной криогенной техники и кондиционирования
Дисциплина "эксплуатация холодильных установок"
На тему "Рефрижераторные установки"
Санкт-Петербург 2016

3 винтовых компрессора SABROE SAB 163 HM по 715 КВт
2 поршневых компрессора SABROE SMC 108 L по 412 КВт
Общие характеристики: холодопроизводительность 2969 КВт, вместительность хладагента R22 5560кг, масло 1200л.

Состав: Гидравлическая схема реф. установки. Язык документа

Софт: КОМПАС-3D 13

Сайт: www

Файлы:

Каталог / Инженерные системы / Хладотехника и холодильные установки / Гидравлическая схема рефрижераторного судна

схема гху.frw
Пуск остановка обслуживание параметры защиты ГХУ.doc
