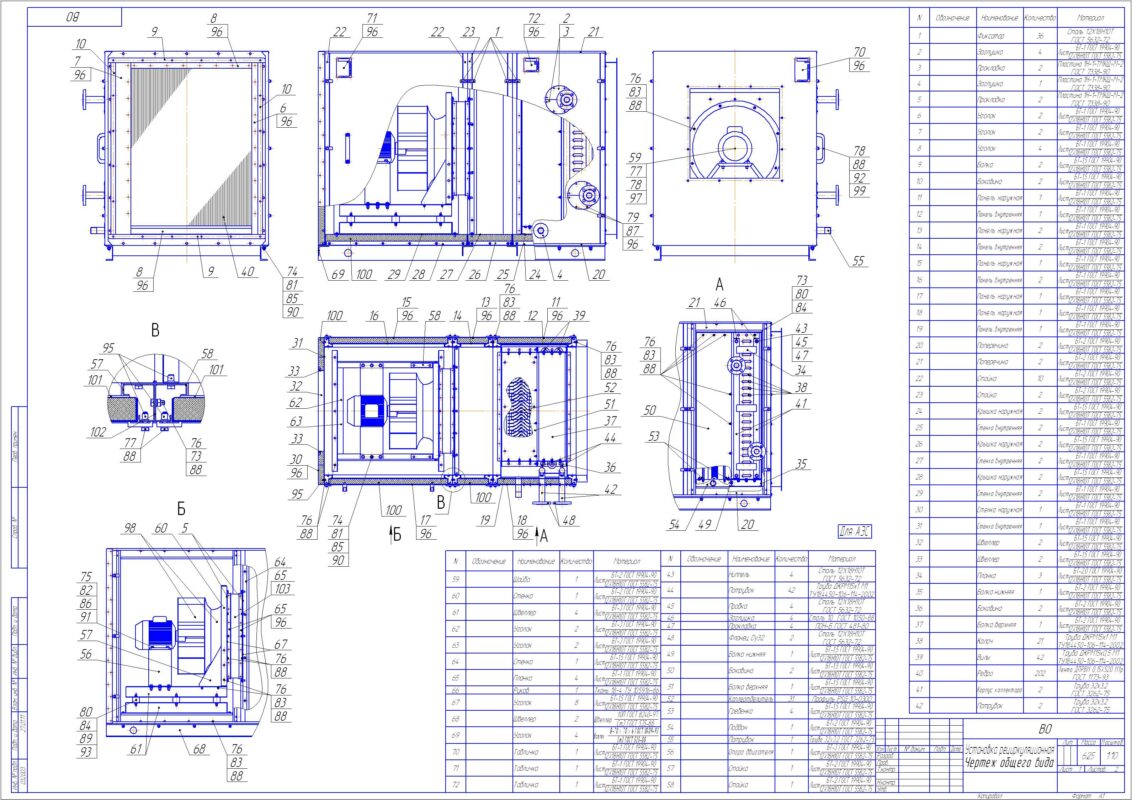

Рециркуляционная установка

Характеристики Рециркуляционной установки для АЭС:
ГТА.133.00.000-02 Блок вентиляторный G=1,67 м³/с (6000м³/ч), Н=700 Па, Nэд=3,0 кВт
Блок воздухоохладителя с сепаратором Холодопроизводительность 40 кВт
ГТА.133.00.000-03 Блок вентиляторный G=1,67 м³/с (6000м³/ч), Н=700 Па, Nэд=3,0 кВт (АДМ 100S4) UV13D010 правое 750 А.2
Блок воздухоохладителя с сепаратором Холодопроизводительность 40 кВт
ГТА.133.00.000 Блок вентиляторный G=1,67 м³/с (6000м³/ч), Н=700 Па, Nэд=3,0 кВт.
Блок воздухоохладителя с сепаратором Холодопроизводительность 40 кВт
ГТА.133.00.000-01 Блок вентиляторный G=1,67 м³/с (6000м³/ч), Н=700 Па, Nэд=3,0 кВт (АДМ 100S4) UV13D012 левое 750 А.1
Блок воздухоохладителя с сепаратором Холодопроизводительность 40 кВт
Примечания

1) Производительность установок по холоду приведена при следующих параметрах:
- температура воды на входе плюс 6ºС;
- температура воды на выходе плюс 12ºС;
- расход воды 5,72 м3/час.

2) Влажность воздуха:
- на входе 40%;
- на выходе 23%.

3) Давление воды не более 1,2 Мпа.

Состав: ВО, спецификация, ТУ. Язык документа

Софт: КОМПАС-3D 16

Файлы:
Установка рециркуляционная.cdw
Установка рециркуляционная
