Вентиль запорный вакуумный СК 260.08-025 Dу25 мм, Ру2,5 бар

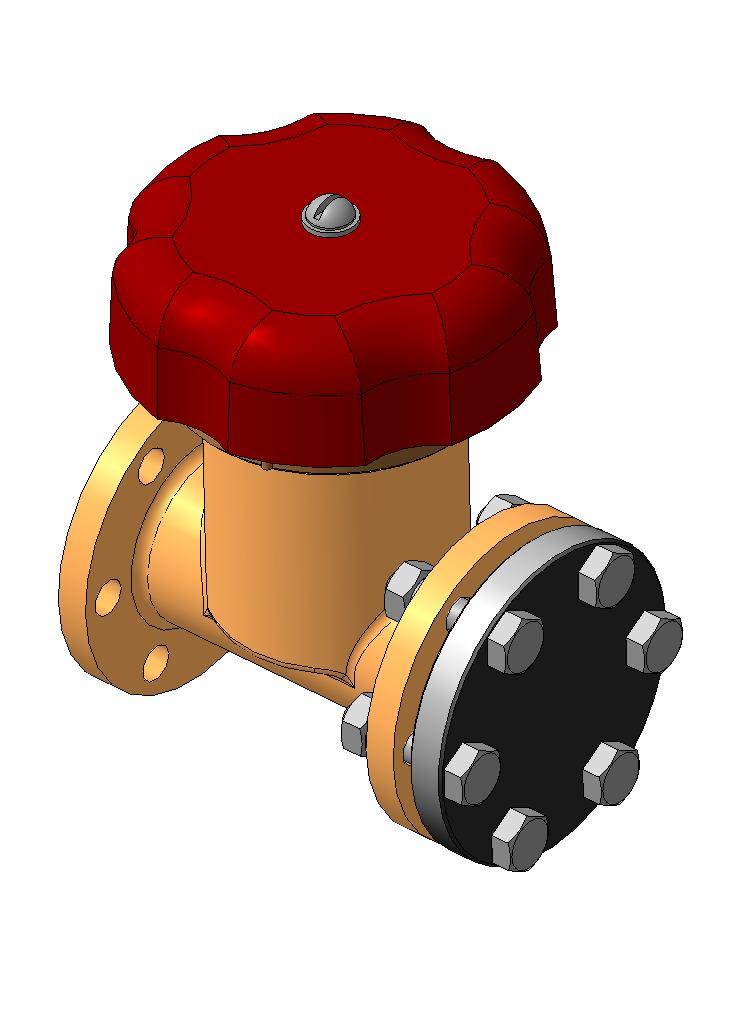

Клапан (вентиль) сильфонный вакуумный фланцевый 15б24р (СК260.08-025) Ду25, Ру2,5, вакуум до 0,00001 Па для криогенных ёмкостей. Материал Корпуса: латунь ЛС40Сд. Присоединение: фланцевое по ГОСТ 12815-80. Рабочая Среда: воздух, инертный газ. Pmax: 2,5 бар (кгс/см2). Tmin: -20 град. Tmax: 60 град.

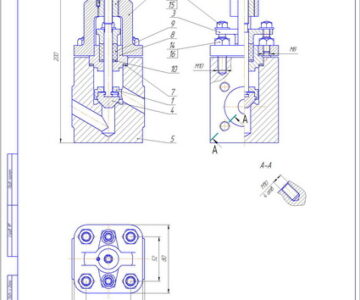

Состав: Вентиль запорный вакуумный, Гайка, Заглушка вакуумного вентиля, Клапан, Корпус, Прокладка, Ручка, Чертеж заглушки вакуумного вентиля Язык документа

Софт: КОМПАС-3D 16SP2

Файлы:

Каталог / Инженерные системы / Хладотехника и холодильные установки / Вентиль запорный вакуумный СК 260.08-025 Dу25 мм, Ру2,5 бар

Вентиль запорный вакуумный СК 260.08-025 Dу=25\~$Клапан.m3~
Вентиль запорный вакуумный СК 260.08-025 Dу=25\~$Ручка.m3~
Вентиль запорный вакуумный СК 260.08-025 Dу=25\Вентиль запорный вакуумный.a3d
Вентиль запорный вакуумный СК 260.08-025 Dу=25\Гайка.m3d
Вентиль запорный вакуумный СК 260.08-025 Dу=25\Заглушка вакуумного вентиля.m3d
Вентиль запорный вакуумный СК 260.08-025 Dу=25\Заглушка вауумного вентиля.cdw
Вентиль запорный вакуумный СК 260.08-025 Dу=25\Клапан.m3d
Вентиль запорный вакуумный СК 260.08-025 Dу=25\Корпус.m3d
Вентиль запорный вакуумный СК 260.08-025 Dу=25\Прокладка.m3d
Вентиль запорный вакуумный СК 260.08-025 Dу=25\Ручка.m3d
Вентиль запорный вакуумный СК 260.08-025 Dу=25
