Компоновка сооружений грунтовой плотины

Волгоградский Государственный Архитектурно-Строительный Университет
Специальность - гидротехнические сооружения 4 курс
тема: "Сооружение грунтовой плотины с экраном"

Исходные данные при проектировании грунтовой плотины:
1. Отметка НПУ 10,5м
2. Категория дороги на гребне плотины IV
3. Крепление верхового откоса железобетонные плиты
4. Скорость ветра v, м/с 17,5 м/с
5. Угол между продольной осью водоема и направления господствующих ветров β в градусах 30,0
6.Длина разгона волны 1500,0
7. Тип грунта плотины -суглинок
8. Уровень воды в нижнем бьефе 2,0 м
9. Расход паводковых вод сбросных вод 8 м3/с
10. Расход водоспуска 1,5 м3/с
Курсовой проект содержит пояснительную записку, чертежи: генеральный план плотины, продольные и поперечные разрезы, компоновка сооружений гидроузла.

Состав: поперечные и продольные разрезы грунтовой плотины, генеральный план плотины, компоновка сооружений гидроузла. Язык документа

Софт: КОМПАС-3D 12

Файлы:

Каталог / Инженерные системы / Компоновка сооружений грунтовой плотины

курсовая гидро.doc
компоновка сооружений.frw

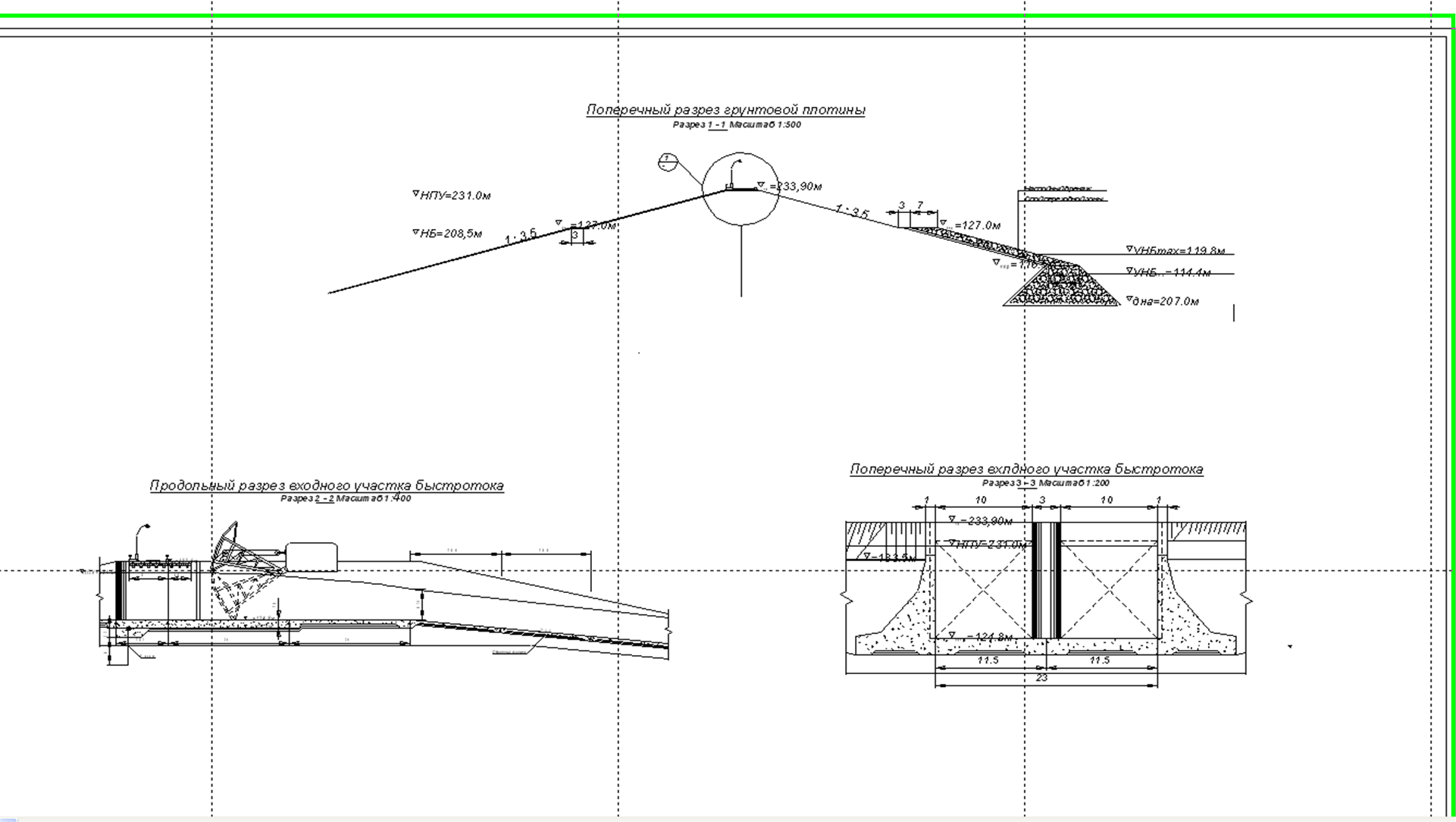

Поперечные и продольные разрезы.frw
генеральный план плотины.frw
