Курсовая работа по ДМ и ОК на тему: «Разработка конструкции скребкового конвеера»

ФГБОУ ВПО «Пензенская государственная сельскохозяйственная академия»
Кафедра «Основы конструирования механизмов и машин»
Курсовая работа по ДМ и ОК на тему: «Разработка конструкции скребкового конвеера»
На тему: «Разработка конструкции скребкового конвеера»
Пенза 2011

Скребковые конвейеры распространены в сельском хозяйстве в виде самостоятельных машин и механизмов встроенные в специальные машины. Тяговым органом служат цепи. Скребковый транспортер работает по принципу волочения транспортируемого материала по желобу . Их применяют для хорошо сыпучих материалов. В последнее время все чаще используются для удаления навоза.
Достоинством скребковых транспортеров являются: простота конструкций, возможность загрузки и разгрузки в любом месте, транспортирование груза в любом направлении.
Недостаток заключается в том, что происходит измельчения груза в процессе транспортировки и быстрый износ направляющего желоба

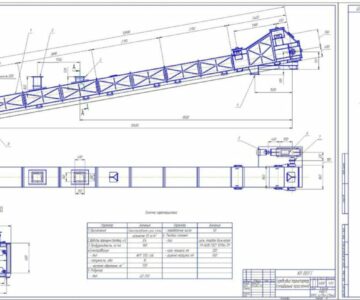

Данный курсовой проект содержит графическую и расчетную часть. В расчетно-пояснительной записке по заданной производительности конвейера, определяем площадь поперечного сечения желоба и размеры скребков. Проводим кинематический и тяговый расчет тяговой цепи и приводной станции. Определяем мощность привода, выбираем закрытый обдуваемый электродвигатель серии 4А180М8У3. По мощности двигателя выбираем двухступенчатый редуктор серии Ц2У-160. После этого рассчитываем вал и выбираем подшипники. Выбираем и рассчитываем муфту предохранительную со срезным штифтом. Также изложены основы техники безопасности при работе с крнвеером. Графическая часть объемом 2 листа формата А2 и А1. Лист №1 – ведущий вал. Лист №2 – общий вид конвеера в двух проекциях.
