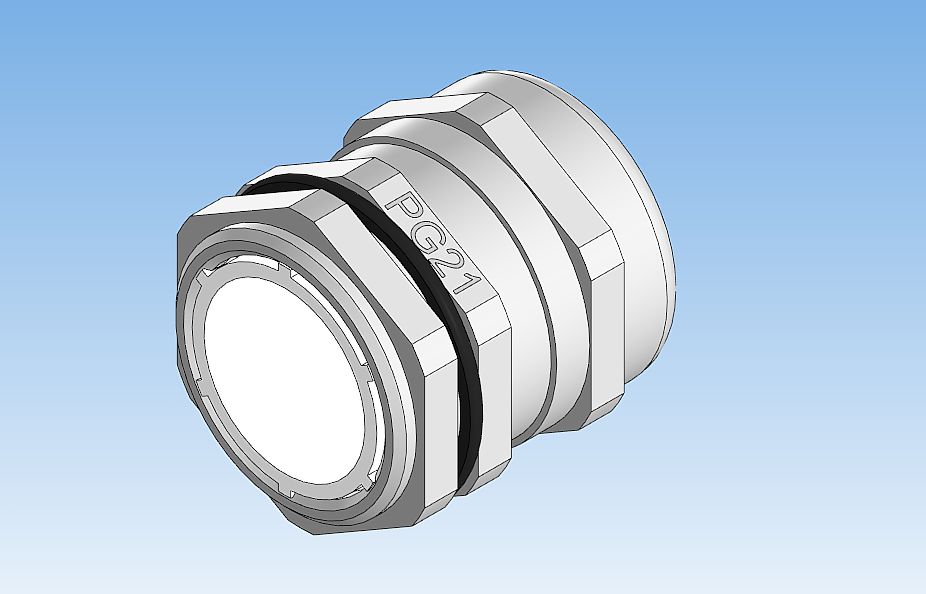

Предназначен для ввода кабелей, диаметром от 13 до 18 мм в электрощиты, шкафы, элементы оборудования с толщиной стенки до 3 мм. Обеспечивает защиту от влаги, пыли и изломов проводников. В отличие от пластиковых аналогов PG имеет отличающуюся конструкцию.
- Главная -
- Чертежи -
- Инженерные системы -
- Кабельные системы, связь, СКС -
- Кабельный ввод металлический PGM21
Кабельный ввод металлический PGM21

      0



      1



    17



    0



    0

                20




    Сообщить о проблеме





        Автор


                   Юрий
                          Юрий


      Дата

    02.10.2025

      Язык


              Русский


      Состав

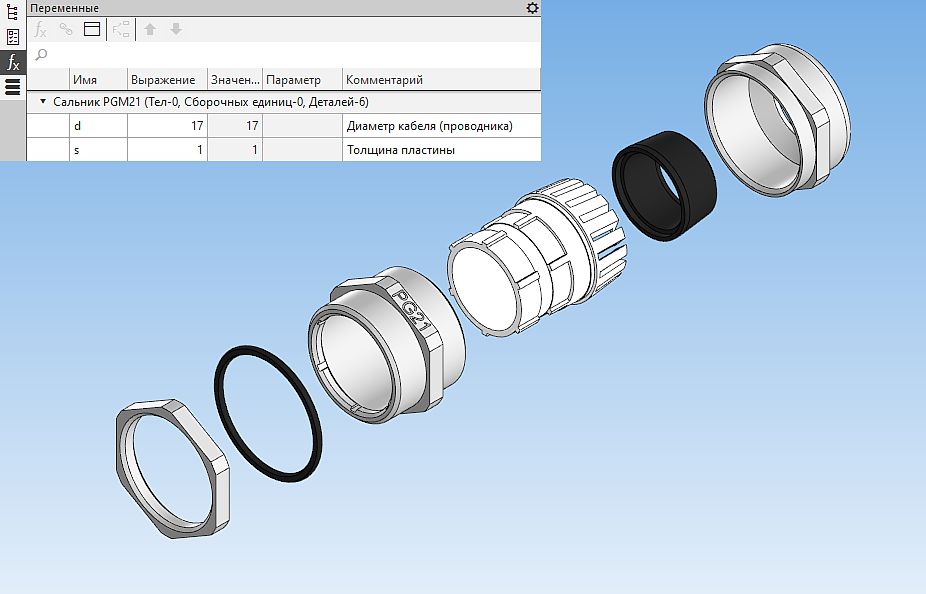

      Модель выполнена в виде сборки с полной деталировкой. Сборка содержит переменные диаметра кабеля (d) и толщины стенки/пластины (s) к которой крепится кабельный ввод. Вводимые переменные проверяются на допустимый диапазон значений. Для моделирования использован прототип с одинаковыми шестигранниками 30 мм на всех деталях (гайка накидная, корпус, гайка крепежная).
