Катушка кабельная диаметром 2200

Катушка кабельная. Предназначена для намотки кабеля при его производстве. Изготавливалась по заказу завода Южкабель.

Состав: 3D Сборка

Софт: КОМПАС-3D 20.0.1

Файлы:

КН2200.08 - Сектор щеки из 3 частей.m3d

КН2200.04 - Швеллер.m3d

КН2200.11 - Пэшка.m3d

КН2200.07 - Кольцо наружное.m3d

КН2200.03 - Усиление швеллера.m3d

КН2200.СБ01 - Щека в сборе.a3d

КН2200.09 - Обечайка основная.m3d

КН2200.05 - Шайба.m3d

КН2200.06 - Кольцо внутреннее.m3d

КН2200.10 - Пластина.m3d

КН2200.12 - Уголок 50Х3.m3d

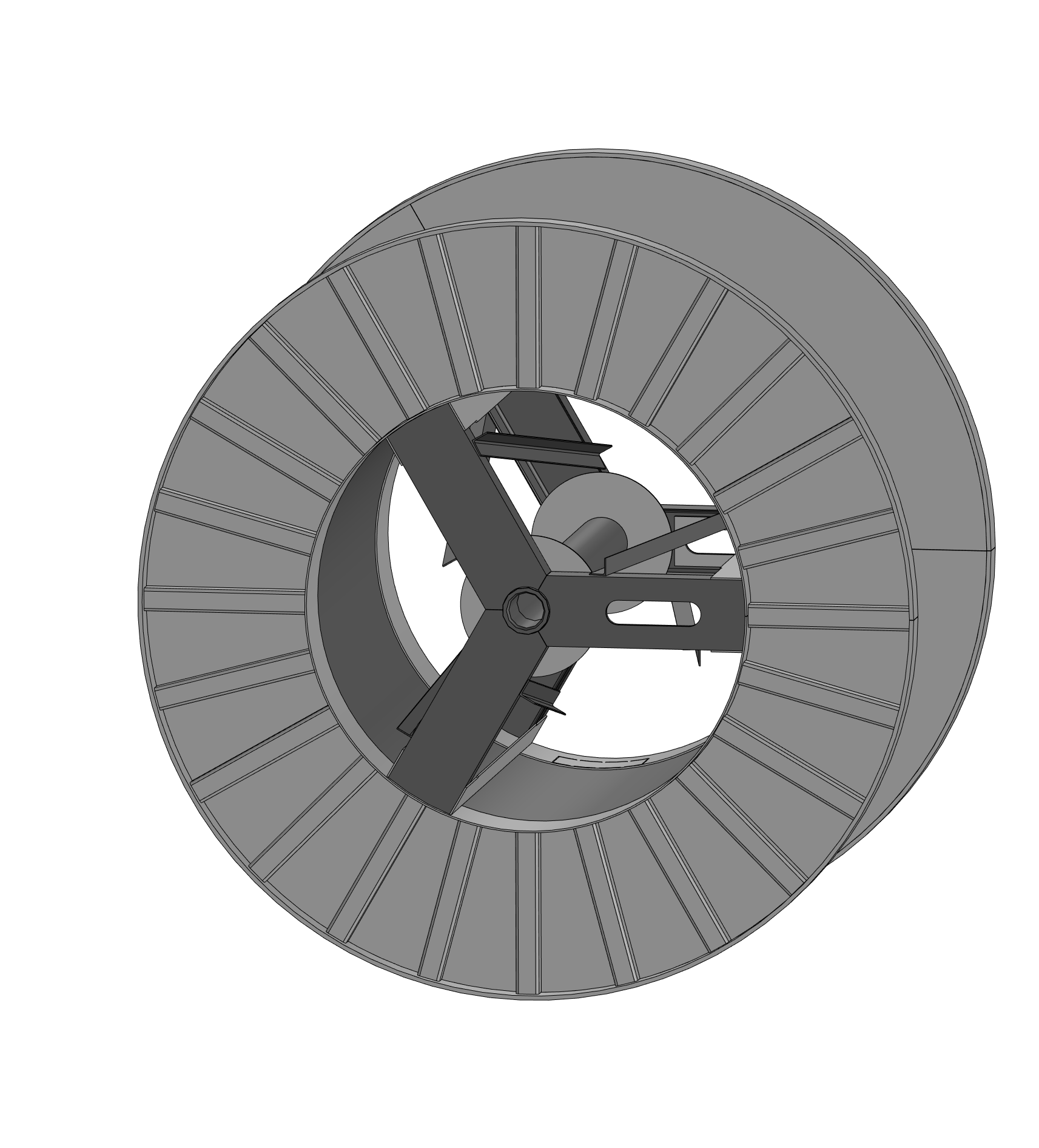

КН2200.СБ.00 - Барабан 2200 в сборе.png

КН2200.СБ.00 - Барабан 2200 в сборе.a3d

КН2200.01 - Втулка.m3d

КН2200.02 - Центральная труба.m3d
