Кольцевая топология волоконно-оптических сетей

Внутрирайонная оптическая сеть имеет две ступени иерархии: кластерную оптическую магистраль (1-я ступень) и районную оптическую магистраль (2-я ступень). Для обеспечения резервирования по направлению волоконно-оптические кабели районной оптической магистрали и кластерной оптической магистрали прокладываются по кольцевой схеме.

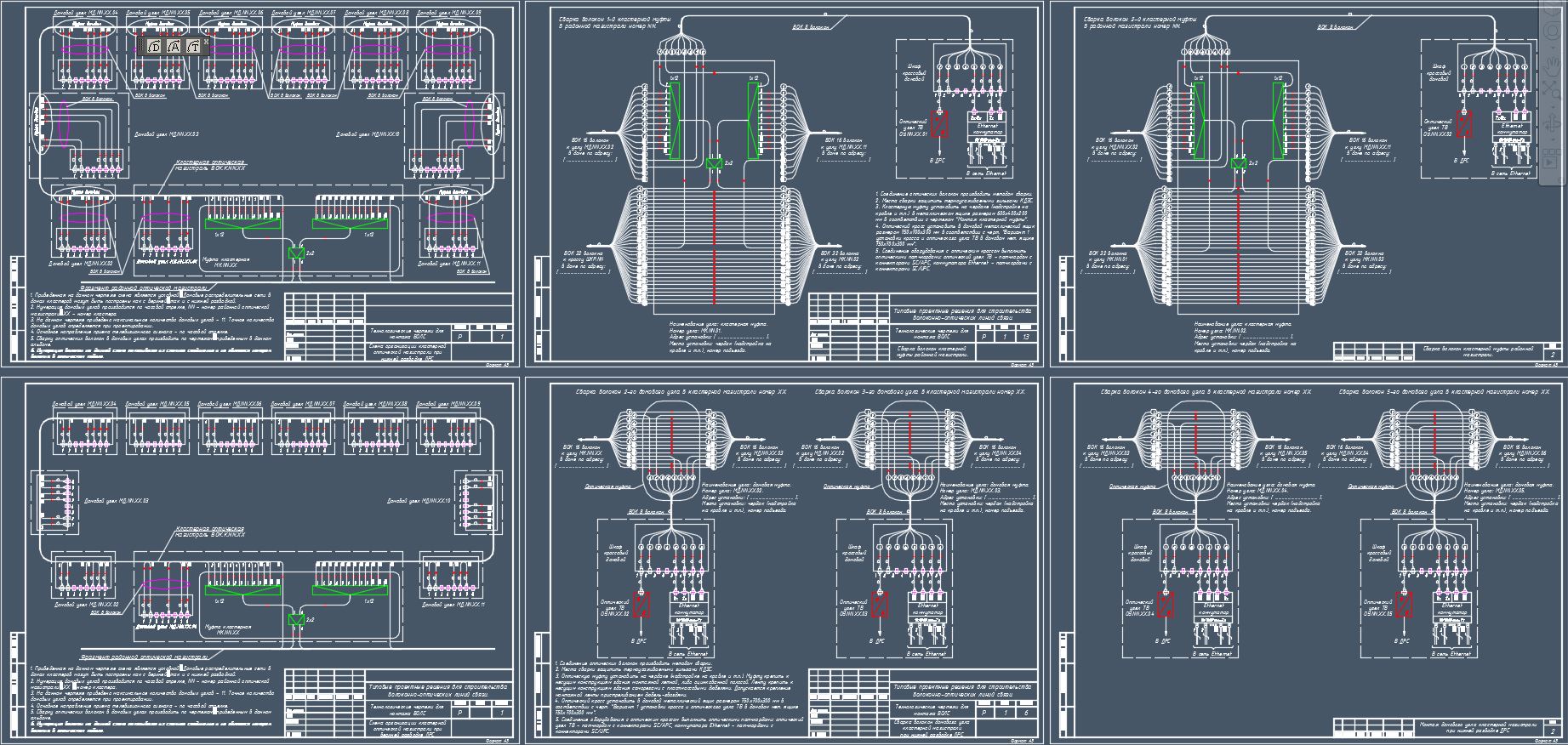

Районная оптическая магистраль предназначена для подачи сигналов телевидения и передачи данных в кластерные магистрали. Районная оптическая магистраль выполняется 32-х волоконным оптическим кабелем. Допускается выполнять районную магистраль 48-ми волоконным оптическим кабелем, если применение данного кабеля технически обосновано, и только по согласованию с ОАО "Мостелеком". Районная оптическая магистраль охватывает все так называемые узловые дома всех кластеров района. Количество кластеров районной магистрали должно быть не более 13-ти (при применении 48-ми волоконного оптического кабеля - не более 20-ти). Если количество кластеров в районе более 13, количество районных магистралей должно быть несколько. В помещении районной головной станции, в 19" стойке устанавливаются 64-х портовые оптические кроссы, в которых развариваются волокна районных оптических магистралей. В узловых домах на районной оптической магистрали устанавливается кластерная муфта, в которой устанавливается неоконцованный оптический сплиттер 2х2 и 2-а неоконцованных оптических сплиттера 1х12 (прямое и резервное направления). К входам оптического сплиттера 2х2 привариваются оптические волокна, отвечающие за телевизионный сервис (одно волокно в каждый кластер с каждого направления). Выходы оптического сплиттера 2х2 привариваются ко входам оптических сплиттеров 1х12. Выходы оптических сплиттеров привариваются к волокнам кластерной оптической магистрали. Для подачи в кластерную оптическую магистраль сигналов Интернет-сервиса, с каждого направления в кластерной муфте разваривается по одному волокну.
Кластерная оптическая магистраль выполняется 16-ти волоконным оптическим кабелем и охватывает не более 11-ти жилых домов. В каждом жилом доме организуется так называемый домовой узел. В состав домового оптического узла входит оптический узел ТВ, коммутатор Fast Ethernet и 8-ми портовый оптический кросс.
